自力式压力调节阀（ZZYP）

上海国特阀门ZZYP自力式压力调节阀是一种广泛应用于区域供热、大型供热系统和工业装置中的差压控制，是一种无需外来能源而只依靠被介质自身的压力变化进行自动调节压力的节能型产品，可用于非腐蚀性（最高温度350℃）的液体、气体和蒸汽等介质的压力控制装置。广泛适用于石油、化工、冶金、轻工等工业部门及城市供热、供暖系统。

【产品名称：自力式压力调节阀】

【产品型号：ZZYP】
上海国特阀门ZZYP自力式压力调节阀主要应用于蒸汽和其他工业流体的压力、温度、流量控制，工作时无需借助外界能源，可依靠介质本身进行调节。该产品内置波纹管平衡式结构，调节性能优异，对介质变化反应灵敏。该系列产品可配套成系统，通过产品本身的优异性能，保证系统的效率和稳定性。

【产品介绍】：
上海国特阀门ZZYP自力式压力调节阀是一种广泛应用于区域供热、大型供热系统和工业装置中的差压控制，是一种无需外来能源而只依靠被介质自身的压力变化进行自动调节压力的节能型产品，可用于非腐蚀性（最高温度350℃）的液体、气体和蒸汽等介质的压力控制装置。广泛适用于石油、化工、冶金、轻工等工业部门及城市供热、供暖系统。

【工作原理】：
ZZYP自力式压力调节阀是利用被调介质自身能量为动力源，引入执行机构控制阀芯位置，改变两端的压差和流量，使阀前(或阀后)压力稳定。

【产品特点】：
1、采用标准模块化设计。
2、结构紧凑，性能可靠，免于维护。
3、通过组合件，可以进行多项组合控制。
4、内置波纹管，具有压力平衡结构，灵敏度高。
5、特别适用于城市供热、供暖及无外界供电、供气且又需控制液体及气体压力的场合。

【主要零件材料】：

材料代号		C（WCB）	P（304）	R（316）
主要零件	阀体	WCB（ZG230-450）	ZG1Cr18Ni9Ti（304）	ZG1Cr18Ni12Mo2Ti（316）
	阀芯、阀座	1Cr18Ni9Ti（304）	1Cr18Ni9Ti（304）	1Cr18Ni12Mo2Ti（316）
	阀杆	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
	膜片	丁睛橡胶、乙丙橡胶、氯丁胶、耐油橡胶
	膜盖	A3、A4钢涂四氟乙烯
	填料	聚四氟乙烯、柔性石墨
	弹簧	60Si2Mn
	导向套	HPb59-1

【主要技术参数】：

公称通径DN（mm）		20	25	32	40	50	65	80	100	125	150	200
额定流量系数Kv
额定行程（mm）		8		10		14	20		25	40		50
允许压差（MPa）		2.5		2.0			1.6			1.0
公称压力（MPa）		1.6　4.0　6.4
流量特性		快开
压力调节范围（KPa）		15～50、40～80、60～100、80～140、120～180、160～220、200～260、240～300、 280～350、330～400、380～450、430～500、480～560、540～620、600～700、680～800　780～900、880～1000、600～1500、1000～2500
调节精度（%）		±5
工作温度℃		液体≤120；气体≤80；带冷凝器和散热片≤350（适用于高温工况）
适用介质		执水、气体、蒸汽、低粘度介质
允许泄漏量	硬密封（L/h）	单座≤10-4×阀额定容量（IV级）；双座、套筒≤5×10-3阀额定容量（II级
	软密封（ml/min）	0.15		0.30		0.45	0.60	0.90	1.7	4.0		6.75
减压比	最大	10
	最小	1.25

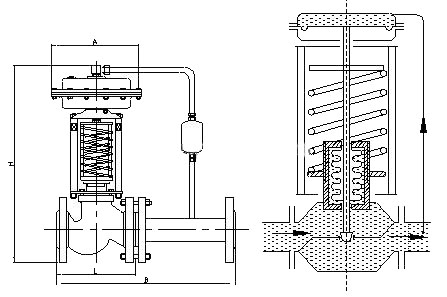

【外形连接尺寸】：

公称通径(DN)			20	25	32	40	50	65	80	100	125	150	200
L		PN16、40	150	160	180	200	230	290	310	350	400	480	600
L		PN64	230	230	260	260	300	340	380	430	500	550	650
B			383		512		603	862		1023	1380		1800
H	压力调节范围 KPa	15～140	475		520		540	710		780	840	880	915
		130～300	455		500		520	690		760	<span style="color: rgb(85, 85, 85); white-spac
