上海国特阀门ZRSP电动单座调节阀适用于压差较小，介质粘度较大或稍有颗粒杂质的场合，由PS系列和3810系列直行程电动执行机构和低流阻直通单座阀组成。电动执行机构为电子式一体化结构，内有伺服放大器，输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度，达到对压力、流量、液位、温度等工参数的调节。
【产品名称：电动单座调节阀】
【产品型号：ZRSP】
上海国特阀门ZRSP电动单座调节阀是根据调节部位信号，自动控制阀门的开度，从而达到介质流量、压力和液位的调节。以等百分比特性为最优，其调节稳定，调节性能好。
【产品介绍】：
上海国特阀门ZRSP电动单座调节阀适用于压差较小，介质粘度较大或稍有颗粒杂质的场合，由PS系列和3810系列直行程电动执行机构和低流阻直通单座阀组成。电动执行机构为电子式一体化结构，内有伺服放大器，输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度，达到对压力、流量、液位、温度等工参数的调节。
【产品特点】：
1、创新性的整体式填料函结构，方便用户更换。
2、产品内件类型丰富，可以满足绝大多数工业自控系统的要求。
3、特殊的填料结构，保证了阀门阀杆部位密封的长期稳定可靠。
4、适用于对泄露量求严格、阀前后压差低及有一定粘度的场合。
5、具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。
【主要技术参数和性能】：
公称通径DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
座直径dn(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
额定流量系数Kv | 单座 | 5.0 | 8 | 12 | 20 | 32 | 50 | 80 | 120 | 200 | 280 | 450 | ||
双座 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 | ||
行程mm | 10 | 16 | 25 | 40 | 60 | 100 | 100 | |||||||
允许压差△MPa | ≤公称压力 | |||||||||||||
基本误差% | ±2.5 | |||||||||||||
回差% | 2.5 | |||||||||||||
死区% | 1.0 | |||||||||||||
始终点偏差% | ±2.5 | |||||||||||||
额定行程偏差% | 2.5 | |||||||||||||
允许泄漏量Q | Kv值的0.01% 按GB4213－84标准 | |||||||||||||
可调范围 | 50:1 | |||||||||||||
配电动执行器型号 | PSL | PSL201 | PSL202 | PSL204 | PSL208 | PSL312 | PSL320 | |||||||
3810L | 381LSA－08 | 381LSA－20 | 381LSB－30 | 381LSB－50 | 381LSC－65 | 381LSC—160 | ||||||||
公称压力介质温度阀体材料 | 1.6MPa | 常温－20℃~+200℃ 铸铁HT200 | ||||||||||||
4.0MPa | 常温－20℃~+200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti | |||||||||||||
中温－40℃~+450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti | ||||||||||||||
6.4MPa | 常温－20℃~+200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti | |||||||||||||
中温－40℃~+450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti | ||||||||||||||

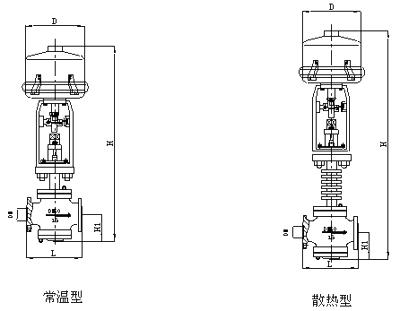

【安装尺寸】：
通径（DN） | L | D | 单座式 | 双座式 | ||||||
PN（MPa） | H1 | H | H1 | H | ||||||
1.6 | 4.0 | 6.4 | 常温 | 中温 | 常温 | 中温 | ||||
G3/4 | 75 | 75 | 225 | 32 | 495 | 574 | ||||
20 | 180 | 185 | 190 | 225 | 95 | 577 | 747 | |||
25 | 185 | 190 | 205 | 225 | 112 | 672 | 822 | 117 |
