电动角型调节阀（ZDSJ）

上海国特阀门ZDSJ电动角型调节阀专用于介质粘度大、易结晶、含有悬浮颗粒、90度弯接头处，由于角式调节阀角式阀体无死角，便于吹扫，维护简单而广泛应用。可使用单座或者平衡式套筒阀瓣上，一些高压差场合也可以适用多级调节。可选择多弹簧气动薄膜机构或电动执行机构等。

【产品名称：电动角型调节阀】

【产品型号：ZDSJ】
上海国特阀门ZDSJ电动角型调节阀是根据调节部位信号，自动控制阀门的开度，从而达到介质流量、压力和液位的调节。以等百分比特性为最优，其调节稳定，调节性能好。

【产品介绍】：
上海国特阀门ZDSJ电动角型调节阀专用于介质粘度大、易结晶、含有悬浮颗粒、90度弯接头处，由于角式调节阀角式阀体无死角，便于吹扫，维护简单而广泛应用。可使用单座或者平衡式套筒阀瓣上，一些高压差场合也可以适用多级调节。可选择多弹簧气动薄膜机构或电动执行机构等。

【产品特点】：
1、创新性的整体式填料函结构，方便用户更换。
2、产品内件类型丰富，可以满足绝大多数工业自控系统的要求。
3、特殊的填料结构，保证了阀门阀杆部位密封的长期稳定可靠。
4、适用于对泄露量求严格、阀前后压差低及有一定粘度的场合。
5、阀体为直角形，阀芯为单导向结构，阀体流路简单，阻力小。
6、具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。
7、特别适用于高粘度，含有悬浮物和颗粒状介质流体的调节，可避免结焦、粘结、堵塞。

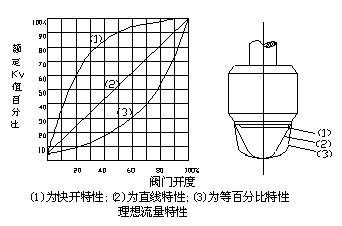

【流量特性】：

【规格参数表】：

公称通径DN		20	25	32	40	50	65	80	100	125	150	200	250	300
阀座直径dn(mm)		20	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数Kv		6.5	10	16	25	40	63	100	160	250	400	630
行程mm		10	16		25		40			60			100	100
允许压差ΔMPa		6.1	3.8	2.3	1.4	1.0	2.3	1.6	1.0	0.8	0.6	0.4
基本误差%		±2.5
回差%		2.5
死区%		1.0
始终点偏差%		±2.5
额定行程偏差%		2.5
允许泄漏量Q		Kv值的0.1%
可调范围		30:1
配电动执行器型号	PSL	PSL201		PSL202		PSL204			PSL208		PSL312		PSL320
	3810L	SA-08		381LSA-30		381LSB-30			381LSB-50		381LSC-65		381LSC-160
公称压力，介质温度，阀体材料	1.6MPa	常温-20℃～+200℃ 铸铁HT200
	4.0MPa	常温-20℃～+200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti
		中温-40℃～+450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti
	6.4MPa	常温-20℃～+200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti
		中温-40℃～+450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti

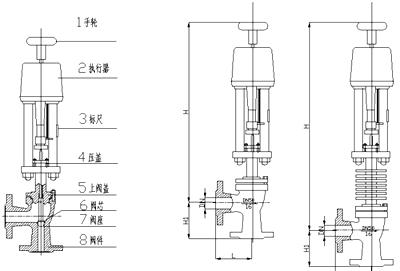

【安装尺寸】：

<td valign="top" width="109" style="color: rgb(85, 85, 85); border-width: medium 1px 1px medium; border-top-style: none; border-left-style: none; border-bottom-color: windowtext; border-left-color: initial; padding: 0px 7px; border-t

公称通径DN（mm）	L（mm）	H1mm	H（mm）		Rmm	重量（kg）
	PN（MPa）		常温	中温		PN1.6 MPa
	1.6		常温	中温		PN1.6 MPa
20	100	100	740	870	176	15.5
25	115	115	740	870	176	25
32	130	130	785	915	176	27.5
40	130	130	770	900	176	28.5
50	150	150	785	920	上一个：电动三通调节阀（ZRSF、ZRSH）下一个：精小型电动单座调节阀（ZDSJP）在线询价微信号：详细内容：验证码：相关产品电动单座调节阀（ZRSP）电动三通调节阀（ZRSF、ZRSH）精小型电动单座调节阀（ZDSJP）导航栏目不锈钢法兰手动阀门新闻中心不锈钢法兰和高压不锈钢法兰有什么区 304法兰和316法兰有什么区别？消防管道中钛法兰如何试压钛法兰是我国管道连接件行业的重要发不锈钢法兰注意事项联系我们联系人：张厂长手机：13858880658 邮箱：公司：温州精洲管件法兰有限公司官方网站地址：分享手机顶部不锈钢法兰厂家,船用法兰，人孔法兰，视镜法兰，船标法兰，船舶法兰，大型法兰，八字盲板，8字盲板，不锈钢法兰,不锈钢法兰厂,平焊法兰,美标法兰,日标法兰,对焊法兰,法兰厂家,温州不锈钢法兰厂家,温州精洲管件法兰有限公司,温州不锈钢法兰厂家,美标法兰,国标法兰, 不锈钢平焊法兰,不锈钢对焊法兰,304不锈钢法兰,316不锈钢法兰,不锈钢锻件,对焊高压法兰,国标不锈钢法兰电话： 0577-86850758 手机：13858880658 邮箱：地址：下面是统计软件和客服请勿删除网站地图 <--这段代码是专属于这个站点的:wenzhoujingzhou.com--> <--此段代码添加在前。为保证统计准确，请勿将同一段代码添加到多个站点中。--> 在线客服系统产品中心气动阀门电动阀门新闻中心部门新闻公司简介资质证书手机二维码
