气动隔膜阀（G641J-10）

【产品名称：气动隔膜阀】

【产品型号：G641J-10】
    上海国特阀门G641J气动隔膜阀阀体采用铸钢或不锈钢为材质，采用四氟或其他橡胶为膜片，阀体和膜片的紧密配合提供阀体密封和阀座密封，确保了管道内部和外部环境完全隔绝。

【产品介绍】：
    上海国特阀门G641J气动隔膜阀用于控制非腐蚀性或一般腐蚀性以及强腐蚀性介质，阀体内腔表面无衬里或覆有可选择的各种氟塑料和各种橡胶，适用于各种不同工作温度和流体管路。就是由气缸和隔膜阀组成，用气动执行器来带动隔膜阀的开关，从而达到管道中的介质截断功能和接通。阀内部衬不同的塑料，可抗不同程度的腐蚀介质。

【工作原理】：
    G641J气动隔膜阀开启和关闭是由气动执行器带动阀杆的上下运动来实现。当阀杆处于上位时，球形膜片向上弯曲阀门形成导通状态。当阀杆由上往下运动时带动阀芯使膜片弯曲，被迫膜片紧帖阀座区或，关闭了管道流体通向路径。

【产品特点】：
1、隔膜可更换，维护费用低。
2、没有填料函，因此没有外漏。
3、流线型的流道，使得压力损失小。
4、弹性密封的开闭件，确保没有内漏。
5、流体通道是直的，因此流体损失更小，磨损更小。
6、阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆等零件不受介质侵蚀。
7、由於密封件为富有弹性的橡胶隔膜。因此还具有较好的密封性和最小的关闭力。
8、视胶隔膜阀的阀体内腔表面视复有厅供选择的多种橡胶。因此具有优越的耐腐蚀的特点。

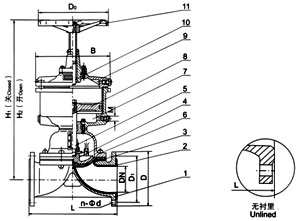

部件列表： 1、阀体 2、阀体衬里 3、隔膜 4、阀瓣 5、下阀杆 6、阀盖 7、气缸 8、活塞 9、气缸盖 10、上阀杆 11、手轮

【主要尺寸及重量】:


<td valign="top" width="43" style="color: rgb(85, 85, 85); border-width: medium 1px 1px medium; border-top-style: none; border-left-style: none; border-bottom-color: w

DN mm	公称压力 MPa	工作压力 MPa	L （mm）	D （mm）	D1 （mm）	n-φd （mm）	F （mm）	H1 （mm）	H2 （mm）	D0 （mm）	B	气源压力 MPa	气源接头 in	耗气量 cm3	质量
15	0.6	0.6	125	95	65	4-14	2
20			139	105	75	4-14	2
25			145	115	85	4-14	2	250	264	120	94	0.4	10×1	2.395×102	6.5
32			160	140	100	4-18	2	3025	328	140	120	0.4	12×1.25	6.082×102
40			180	150	110	4-18	3	306	328	140	120	0.4	12×1.25	6.082×102
50			210	165	125	4-18	3	379	405	160	185	0.4	12×1.25	1.235×102	25
65			250	185	145	4-18	3	467	502	240	245	0.5	16×1.5	3.725×103	31.5
80			300	200	160	4-18	3	483	523	240	245	0.5	16×1.5	3.725×103	62.5
100			350	220	180	8-18	3	565	617	280	330	0.5	20×1.5	9.458×103	93.5
125			400	250	210	上一个：英标常开式气动隔膜阀（EG6K41J-10） 下一个：电动隔膜阀（G941F46-10） 在线询价 微信号： 详细内容： 验证码： 提交订单  重新填写 相关产品 气动法兰式隔膜阀带限位开关 气动法兰隔膜阀带定位器 气动隔膜阀承插式 真空隔膜阀（快装、法兰、焊接） 导航栏目 不锈钢法兰 手动阀门 新闻中心 不锈钢法兰和高压不锈钢法兰有什么区 304法兰和316法兰有什么区别？ 消防管道中钛法兰如何试压 钛法兰是我国管道连接件行业的重要发 不锈钢法兰注意事项 联系我们 联系人：张厂长 手 机：13858880658 邮 箱： 公 司：温州精洲管件法兰有限公司官方网站 地 址：
