隔膜角式快开排泥阀(JM744X-10C、JM644X-10)

【产品名称：隔膜角式快开排泥阀】

【产品型号：JM744X-10C、JM644X-10】
    上海国特阀门JM744X隔膜角式快开排泥阀用于自来水公司或其他公司的各类水池，通常成排安装在沉定池底部外侧壁，用以排除池底沉淀的泥砂和污物。该阀密封性能好，经久耐用，阀门密封副亦橡胶密封，无泄漏。

【产品介绍】：
    上海国特阀门JM744X隔膜角式快开排泥阀内部是由特殊强化的隔膜片、不锈钢弹簧等组成。具有开启快，关闭压力低，外部液动（气动）控制管路，集中控制启闭主阀作用等特点。主要适用于水厂、水处理厂，作为排除水池内泥沙及污物用。

【工作原理】：
    JM744X隔膜角式快开排泥阀有阀体，上下隔膜腔、膜片、阀杆组成。上下隔膜腔作为液体作为动力，膜片、阀杆作为开关，利用手动换向阀或电磁阀可远距离控制排泥阀开关。

【产品特点】：
1、驱动液可采用气或水。
2、开启只需一分钟可打开阀板。
3、密封性强、开关灵活、检修方便、使用寿命长等特点。

【技术参数】：
1、介质：水
2、使用温度：常温
3、工作压力：1.0Mpa
4、隔膜室工作压力：0.3-1.0
5、隔膜室工作液：气、清水

【主要部件材料】：
阀    体：HT200
隔膜上腔：HT200
隔膜下腔：HT200
阀    板：HT200
阀    杆：不锈钢
拼    帽：A3钢
隔 膜 片：耐磨丁晴橡胶和尼龙

【外形尺寸表】：

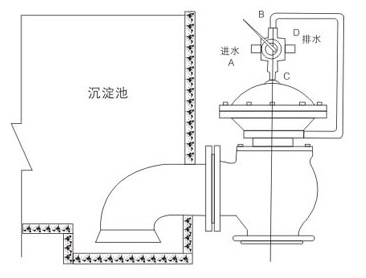

【安装示意图】：
