隔膜式池底排泥阀（JM742X-10C）

【产品名称：隔膜式池底排泥阀】

【产品型号：JM742X-10C】
    上海国特阀门JM742X隔膜式池底排泥阀用于自来水公司或其他公司的各类水池，通常成排安装在沉定池底部外侧壁，用以排除池底沉淀的泥砂和污物。该阀密封性能好，经久耐用，阀门密封副亦橡胶密封，无泄漏。

【产品介绍】：
    上海国特阀门JM742X隔膜式池底排泥阀安装在自来水公司或者其他行业水池中，以便随时排除池内泥沙。密封性能好，经久耐用，阀门密封副亦为橡胶密封，无泄漏。还可通过电动二位四通换向电磁阀实现远程控制。

【工作原理】：
    JM742X隔膜式池底排泥阀有阀体，上下隔膜腔、膜片、阀杆组成。上下隔膜腔作为液体作为动力，膜片、阀杆作为开关，可远距离控制排泥阀开关，换向阀改变流体进入液压缸的上腔工下腔推动活塞运动，并带动阀板升降，使阀开启或关闭达到流体通断。

【产品特点】：
1、驱动液可采用气或水。
2、开启只需一分钟可打开阀板。
3、密封性强、开关灵活、检修方便、使用寿命长等特点。

【技术参数】：
1、介质：水
2、使用温度：常温
3、工作压力：1.0Mpa
4、隔膜室工作压力：0.3-1.0
5、隔膜室工作液：气、清水

【主要部件材料】：
☆阀体：HT200
☆隔膜上腔：HT200
☆隔膜下腔：HT200
☆阀板：HT200
☆阀杆：不锈钢
☆拼帽：A3钢

☆隔膜片，耐磨丁晴橡胶和尼龙

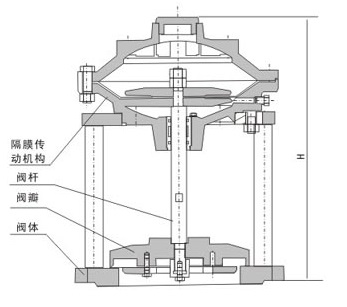

【外形尺寸】（法兰连接尺寸符合GB4216）：

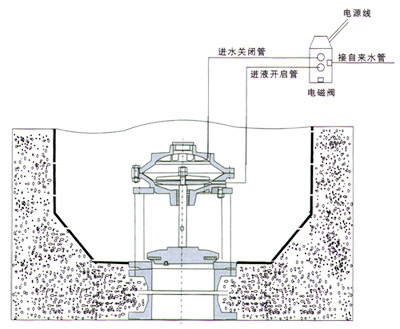

【安装示意图】：
