上海国特阀门ZPG自动反冲洗过滤器由壳体、不锈钢过滤筒网、杂质收集段、杂质排出口及水流转向阀组成。按安装型式及水流方向的不同分为直通式和直角式两种。
【产品名称：自动反冲洗过滤器】
【产品型号：ZPG-L、ZPG-I】
上海国特阀门ZPG自动反冲洗过滤器具有体积小、过滤能力大，不占地方、操作管理方便等优点。它能去除介质中的各种杂质，可用于生活饮用水厂原水的预处理，工业用水的处理，生活用水的预处理与最后处理以及工业废水中有用物质的回收等。（可安装全自动操作或定时冲洗装置）
【产品介绍】：
上海国特阀门ZPG自动反冲洗过滤器由壳体、不锈钢过滤筒网、杂质收集段、杂质排出口及水流转向阀组成。按安装型式及水流方向的不同分为直通式和直角式两种。
【工作原理】：

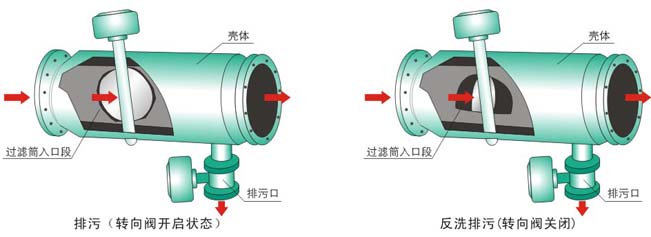

1、定时反冲洗排污
定时清洗排污，可设定时间为2-24小时动作。当定时时间到，电动执行器打开排污阀，过滤器进行排污30-60秒，然后电动执行器将转向蝶阀旋转90°至阻挡滤筒位，改变水流途径，进行反冲洗排污30-60秒。转向蝶阀复位，继续排污3-5秒，然后关闭排污口。
2、压差控制排污
压差控制器动作值可设定为0.03-0.07MPa,当过滤器前后压差达到压差控制器设定值时，压差控制器动作，过滤器排污阀开启，30-60秒结束，转向蝶阀复位，继续排污3-5秒，关闭排污阀。
3、手动控制
通过控制箱上按钮，可直接控制清污、排污。

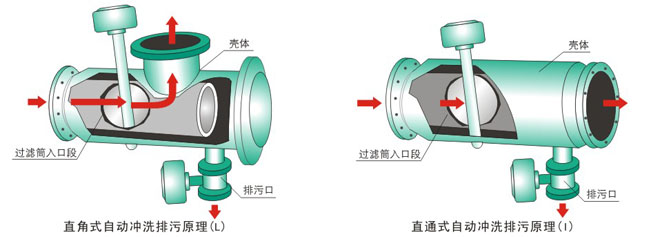

直角式自动反冲洗水过滤器原理
直通式全自动冲洗排污原理
【技术参数】：
☆流量 15m3/h～7900m3/h
☆过滤网规格 DN40～80 1.6mm
DN100～600 2.0mm
DN700～1000 3.0mm（也可按用户要求）
☆工作压力PN16
☆介质 水及液体
☆温度范围 ≤80℃
☆电动执行器电源 AC380V，AC220V/50HZ

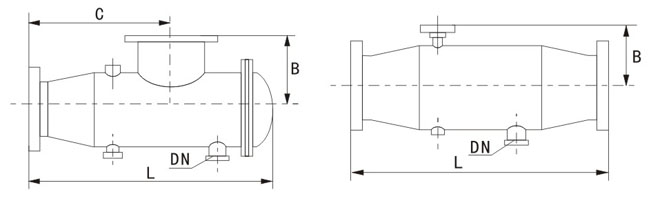

【主要外形和连接尺寸】：
型号 L(mm) B(mm) C(mm) 处理流量 功率(W) 排污口DN ZPW-L-40 350 120 220 30 300W 15* ZPW-L-50 382 125 250 35 300W 15* ZPW-L-65 420 140 285 55 300W 20* ZPW-L-80 480 150 325 65 400W 25* ZPW-L-100 710 255 540 130 500W 32* ZPW-L-125 790 280 615 190 600W 40 ZPW-L-150 860 290 670 320 600W 50 ZPW-L-200 1060 340 830 500 800W 65 ZPW-L-250 1390 390 1030 760 800W 80 ZPW-L-300 1495 425 1105 1100 800W 100 ZPW-L-350 1720 415 1325 1350 1.0KW 125 ZPW-L-400 1950 465 1465 1600 1.2KW 150 ZPW-L-450 2140 510 1645 1800 1.5KW 150 ZPW-L-500 2315 560 1790 2200 2.0KW 150 ZPW-L-600 2660 715 2065 2900 2.5KW 200 型 号 L(mm) B(mm) 处理流量 功率(W) 排污口DN ZPW-I-40 248 70 30 300W 15* ZPW-I-50 278 80 35 300W 15* ZPW-I-65 315 86 55 300W 20* ZPW-I-80
