400X流量控制阀

【产品名称：流量控制阀】

【产品型号：400X】

    上海国特阀门400X流量控制阀阀体由铸铁、铸钢或不锈钢精密铸造，阀体可喷涂环氧树脂或高温烤漆。内部膜片采用强化丁晴橡胶，使用寿命长，无毒等特点。内部阀杆采用不锈钢材质，压缩弹簧使用硅锰钢。

【产品介绍】：
    上海国特阀门400X流量控制阀由主阀、流量调节阀、针阀、导阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作，控制和调节主阀开度，使通过主阀的流量保持不变。本产品利用水力自力控制，不需要其它装置和能源，保养简便，流量控制稳定，产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

【工作原理】：
    400X流量控制阀当阀门从进口端给水时，水流过针阀进入主阀控制室，并经过导阀、球阀流出主阀控制室到出口，此时主阀处于全开或浮动状态。调定主阀上部的流量调节阀，可为主阀设定一定开度。调节针阀开度和调节导阀弹簧压力，即可使主阀开度保持在设定开度，并在压力变化时导阀进行自动调节，保持流量不变。

【产品特点】：
1、维护、调试、检查方便、密封可靠，使用寿命长。
2、阀体采用全通道流线型直流式设计，液体阻力小，流量大。
3、利用水力自力控制，不需要其它装置和能源，保养简便，流量控制稳定。

【主要技术参数】：

【主要零件材料】：

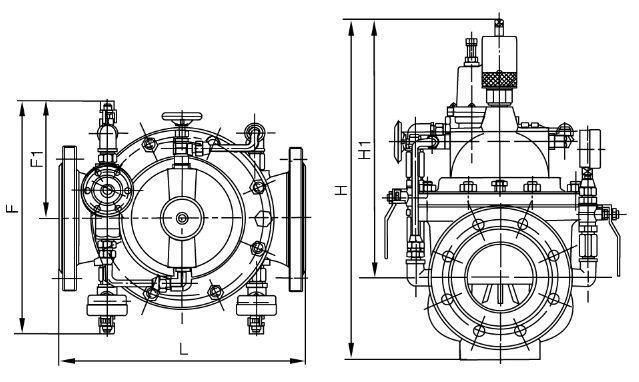

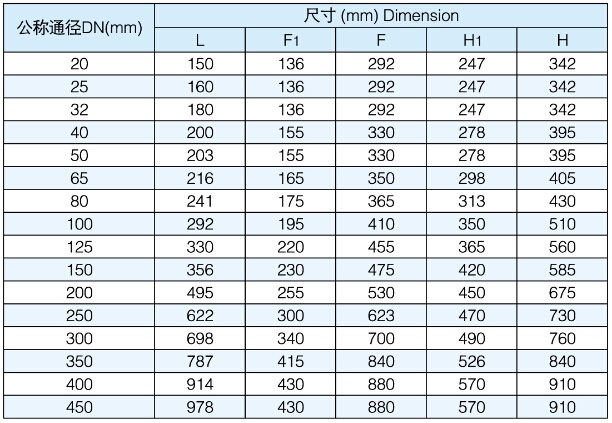

【连接尺寸】：(PN 1.0-2.5MPa)

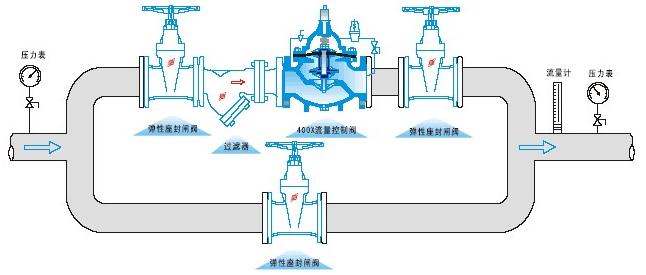

【安装示意图】：
