500X持压/泄压阀

【产品名称：持压/泄压阀】

【产品型号：500X】

    上海国特阀门500X持压/泄压阀阀体由铸铁、铸钢或不锈钢精密铸造，阀体可喷涂环氧树脂或高温烤漆。内部膜片采用强化丁晴橡胶，使用寿命长，无毒等特点。内部阀杆采用不锈钢材质，压缩弹簧使用硅锰钢。

【产品介绍】：
    上海国特阀门500X持压/泄压阀利用水力自动操作，即可以作泄压阀用又可作持压阀用。作泄压阀用时，可维持供水路压力在设定的安全值之下；做持压阀用，可维持主阀上游水压在设定值之上，保持主阀上游供水压力。

【工作原理】：
    作泄压阀：当泄压/持压导阀调整为泄压状态时，水通过针阀、主阀控制室、球阀、泄压/持压导阀、流向出口，此时主阀处于开启状态。当进口压力超过泄压/持压导阀设定的安全值时，泄压导阀会自动开启，通过球阀放出部分水，使管路泄压。当压力恢复到安全值时，泄压阀自动关闭。

    作持压阀：当泄压/持压导阀调整为持压状态时，只要主阀进口水压低于导阀设定值，导阀即关闭。主要控制室升压，主阀关闭。当主阀上游供水压力超过导阀设定压力时，持压导阀才能打开，控制室的水经球阀排至出口，控制室降压主阀开启，开始供水，即保持了上游水压。作持压阀用时，球阀C常闭或用丝堵换下。

【产品特点】：
1、维护、调试、检查方便、密封可靠，使用寿命长。
2、阀体采用全通道流线型直流式设计，液体阻力小，流量大。
3、利用水力自力控制，不需要其它装置和能源，保养简便，一阀多用。

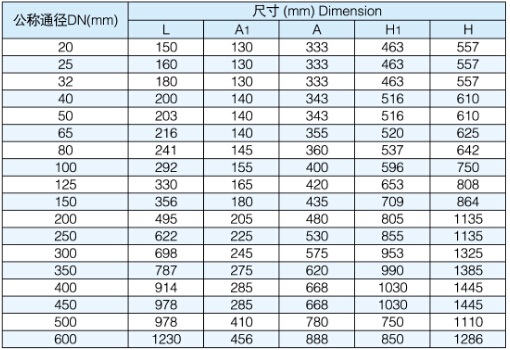

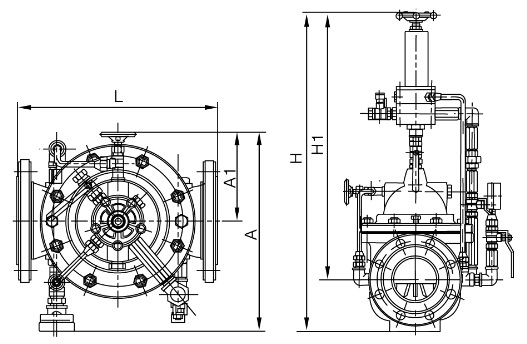

【产品尺寸】：

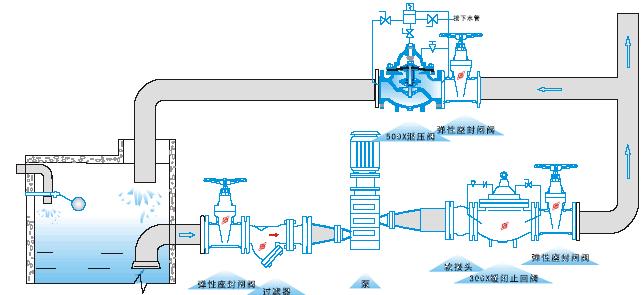

【安装示意图】：
