800X压差旁通平衡阀

【产品名称：压差旁通平衡阀】

【产品型号：800X】

    上海国特阀门800X压差旁通平衡阀阀体由铸铁、铸钢或不锈钢精密铸造，阀体可喷涂环氧树脂或高温烤漆。内部膜片采用强化丁晴橡胶，使用寿命长，无毒等特点。内部阀杆采用不锈钢材质，压缩弹簧使用硅锰钢。

【产品介绍】：
    上海国特阀门800X压差旁通平衡阀是一种用于空调系统供水、回水之间以平衡压差的阀门。该阀门可提高系统的利用率，保持压差的精确恒定值，并可最大限度地降低系统的噪音，以及过大压差对设备造成的损坏。

【工作原理】：
    800X压差旁通平衡阀当主阀进出口间压差变化时，入口接管与出口接管间压差发生变化，此变导阀的开度。压差大时导阀开度大，控制室通过的下泄水量增大，主阀控制室压力下降，主阀开度增大，主阀进出口间压差变小。反之，若主阀进出口间压差变小，则导阀开度变小，主阀控制室压力上升，推动主阀开度减小而使主阀压差增大。

【产品特点】：

1、保持压差的精确恒定值。
2、可最大限度地降低系统的噪音。
3、维护、调试、检查方便、密封可靠，使用寿命长。
4、完全靠介质自身的压力差来达到平衡系统的功能。
5、阀体采用全通道流线型直流式设计，液体阻力小，流量大。

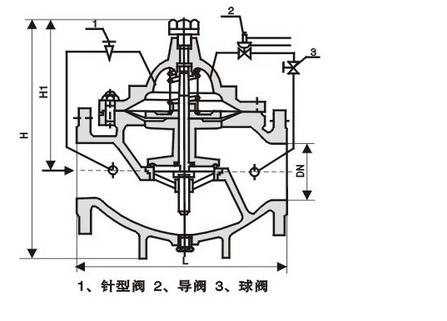

【产品尺寸】：

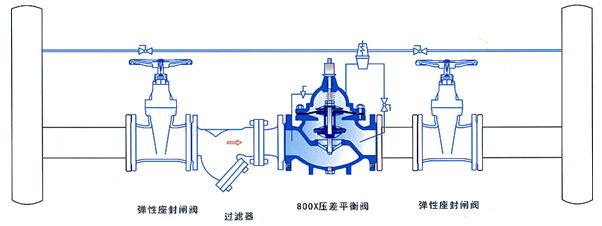

【安装示意图】：
