300X缓闭式逆止阀

【产品名称：缓闭式逆止阀】

【产品型号：300X】
    上海国特阀门300X缓闭式逆止阀是安装在高层建筑给水系统以及其他给水系统的水泵出口处、防止介质倒流、水锤及水击现象的智能型阀门。该阀兼具有电动阀、逆止阀和水锤消除器三种功能，可有效地提高供水系统的安全可靠性。并将缓开、速闭、缓闭消除水锤的技术原理一体化，防止开泵水锤和停泵水锤的产生。只需操作水泵电机启闭按纽。阀门即可按照水泵操作作规程自动实现启闭，流量大、压力损失小。适用于600口径以下的阀门。

【产品介绍】：
    上海国特阀门300X缓闭式逆止阀利用水力自动操作，可使主阀得到最佳的开启或关闭速度。防止水锺水击的产生，以达到缓闭消声的效果。阀体由铸铁、铸钢或不锈钢精密铸造，阀体可喷涂环氧树脂或高温烤漆。内部膜片采用强化丁晴橡胶，使用寿命长，无毒等特点。内部阀杆采用不锈钢材质，压缩弹簧使用硅锰钢。

【工作原理】：
    300X缓闭式逆止阀当阀门从进口端给水时，水通过微型过滤器、针阀、单向阀进入主阀控制室，再经过球阀排水至下游。因为针阀开度小于球阀开度，即主阀控制室的排水速度大于进水速度，因此控制室压力降低，作用于主阀盘下端的进口压力打开主阀向下游供水。当管道停止供水时，若下游水开始回流，一部分回流水经球阀进入主控制室，由于单向阀作用，回流水不能从主控制室流出，引起主控制室逐渐升压，缓缓关闭主阀。

【产品特点】：
1、防止水锤现象发生
2、维护、调试、检查方便、密封可靠，使用寿命长。
3、阀体采用全通道流线型直流式设计，液体阻力小，流量大。
4、利用水力自力控制，不需要其它装置和能源，保养简便，开启及缓闭平稳。

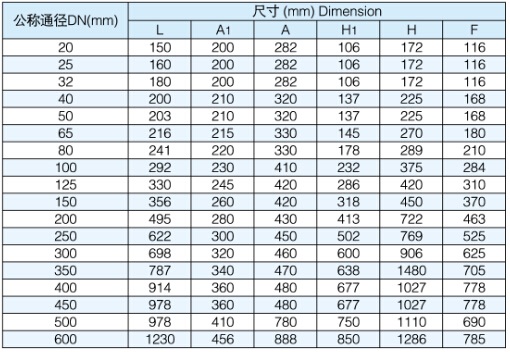

【产品尺寸】：

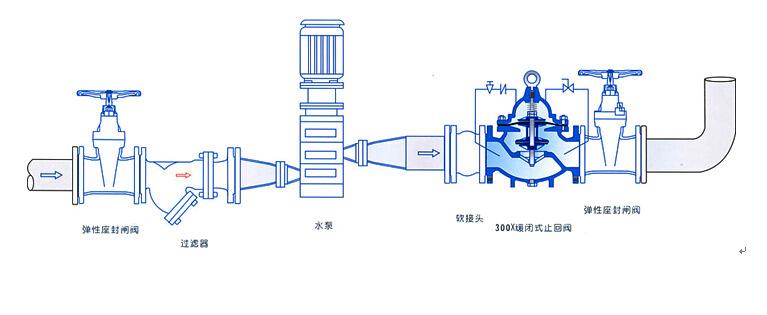

【安装示意图】：
