200X水力减压阀

【产品名称：水力减压阀】

【产品型号：200X】

    上海国特阀门200X水力减压阀阀体由铸铁、铸钢或不锈钢精密铸造，阀体可喷涂环氧树脂或高温烤漆。内部膜片采用强化丁晴橡胶，使用寿命长，无毒等特点。内部阀杆采用不锈钢材质，压缩弹簧使用硅锰钢。

【产品介绍】：
    上海国特阀门200X水力减压阀由主阀、导阀、针阀、球阀、微型过滤器和压力表组成水力控制接管系统。使用时，当调定出口压力后，能自动保持稳定出口压力。

【工作原理】：
    200X水力减压阀从进口端给水时，水流过针阀进入主阀控制室，出口压力通过导管作用到导阀上。当出口压力高于导阀弹簧设定值时，导阀关闭。控制室停止排水，此时主阀控制室内压力升高并关闭主阀，出口压力不再升高。当阀门出口压力降到导阀弹簧设定压力时，导阀开启，控制室向下游排水。由于导阀系统排水量大于针阀的进水量，主阀控制室压力下降。进口压力使主阀开启。在稳定状态下，控制室进水、排水相同，主阀开度不变，出口压力稳定。调节导阀弹簧即可设定出口压力。

【产品特点】：
1、利用导阀自力控制，不需要其它装置和能源，保养简便。
3、阀体采用全通道流线型直流式设计，液体阻力小，流量大。
2、压力控制准确度高，受进口压力和流量影响小，减压稳压可靠。
3、本系列阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

【主要参数】：

【主要零件】：

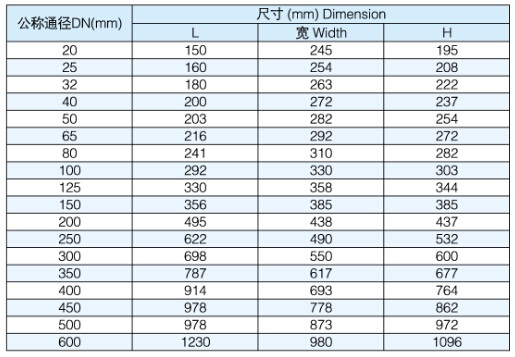

【主要尺寸】：

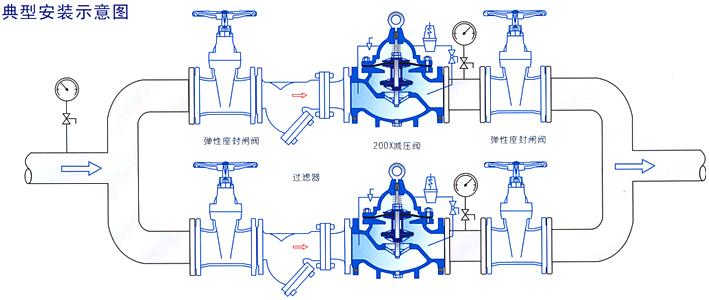

【安装建议图】：
