上海国特阀门Z11Y锻不锈钢闸阀有三种体盖连接设计形式。第一种是体盖螺栓连接锻钢闸阀，按这种连接形式设计的阀门，其阀体与阀盖用螺栓连接，缠绕式垫片密封，优点是便于维修。第二种体盖焊接连接锻钢闸阀，按这种连接形式设计的阀门，其阀体与阀盖全焊密封，优点是无外泄漏。第三种是压力自紧式阀盖锻钢闸阀，按这种连接形式设计的阀门，其阀体与阀盖用螺蚊连接，内压自密封环密封，优点是内部压力越大，其密封性能越好。
【产品名称：锻不锈钢闸阀】
【产品型号：Z11Y-800LB】
上海国特阀门Z11Y锻不锈钢闸阀阀体的材质有: F304、F304L、F316、F316L。工作压力1.6-42MPA(美标从150LB-2500LB)。工作温度-20℃- 550℃，阀门口径从DN10-DN50。连接方式:法兰、丝口或焊接。
【产品介绍】：
上海国特阀门Z11Y锻不锈钢闸阀有三种体盖连接设计形式。第一种是体盖螺栓连接锻钢闸阀，按这种连接形式设计的阀门，其阀体与阀盖用螺栓连接，缠绕式垫片密封，优点是便于维修。第二种体盖焊接连接锻钢闸阀，按这种连接形式设计的阀门，其阀体与阀盖全焊密封，优点是无外泄漏。第三种是压力自紧式阀盖锻钢闸阀，按这种连接形式设计的阀门，其阀体与阀盖用螺蚊连接，内压自密封环密封，优点是内部压力越大，其密封性能越好。
【产品特点】：
1、阀体出口流道结型合理，不存渣，启闭灵活，不卡阻。
2、阀杆经调质和表面氮化处理-有良好的抗腐蚀性和抗擦伤性。
3、闸板和阀座的密封面采用硬质合金堆焊而成，密封硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好使用寿命长。

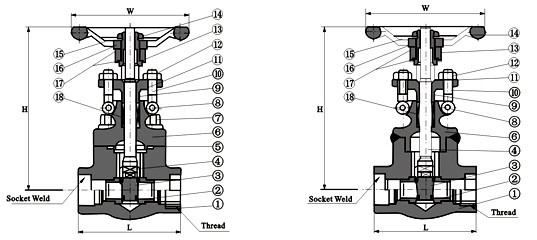

【标准材质明细表】：
序号 零件名称 CS to ASTM AS to ASTM SS to ASTM A105 F22 F304(L) F316(L) 1 阀体 A105 A182 F22 A182 F304(L) A182 F316(L) 2 阀座 A276 420 A276 304 A276 304(L) A276 316(L) 3 闸板 A182 F430&410 A182 F304 A182 F304(L) A182 F316(L) 4 阀杆 A182 F6 A182 F304 A182 F304(L) A182 F316(L) 5 垫片 316夹柔性石墨 316夹PTFE 6 阀盖 A105 A276 F304 A276 F304(L) A276 F316(L) 7 螺栓 A193 B7 A193 B16 A193 B8 A193 B8M 8 销钉 A276 420 A276 304 9 填料压套 A276 410 A182 F304(L) A182 F316(L) 10 活节螺栓 A193 B7 A193 B16 A193 B8 A193 B8M 11 填料压板 A105 A182 F11 A182 F304(L) A182 F316(L) 12 螺母 A194 2H A194 4 A194 8 A194 8M 13 阀杆螺母 A276 420 14 锁紧螺母 A194 2H A194 4 A194 8 A194 8M 15 铭牌 SS 16 手轮 A197 17 垫片 A473 431 18 填料 柔性石墨 PTFE 适用介质 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等 适用温度 —29℃～425℃ —29℃～550℃ —29℃～200℃
【产品尺寸和重量】：
NPS | 缩径 | 3/8" | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | |
全径 | 3/8" | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | ||
L | 79 | 79 | 92 | 111 | 120 | 120 | 140 | 178 | |
H(开) | 158 | 158 | 169 | 197 | 236 | 246 | 283 | 330 | |
W | 100 | 100 | 100 | 125 | 160 | 160 | 180 |
