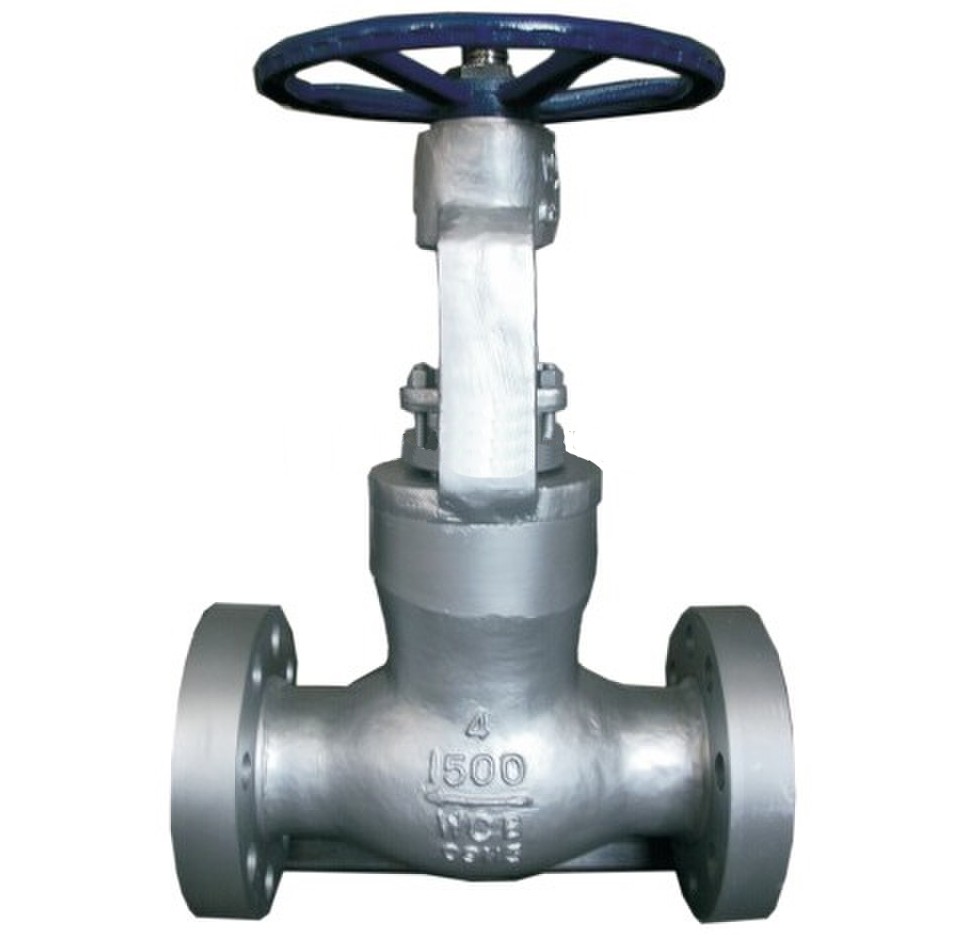

上海国特阀门Z41Y高压自密封闸阀采用压力自紧式阀盖结构设计，按这种连接形式设计的阀门，其阀体与阀盖用螺蚊连接，内压自密封环密封，优点是内部压力越大，其密封性能越好。闸板和阀座的密封面采用司太立(stellite)钴基硬质合金堆焊而成，耐磨、耐高温，耐腐蚀，抗擦伤性能好。阀杆经调质和表面氮化处理，有良好的抗腐蚀性和抗擦伤性。适用于石油、化工、火力电站等各种工况的管路
【产品名称：高压自密封闸阀】
【产品型号：Z41Y-2500LB】
上海国特阀门Z41Y高压自密封闸阀阀体的材质有: A105、F304、F304L、F316、F316L、F11、F22。工作压力1.6-42MPA(美标从150LB-2500LB)。工作温度-20℃- 550℃，阀门口径从DN10-DN50。连接方式:法兰、丝口或焊接。
【产品介绍】：
上海国特阀门Z41Y高压自密封闸阀采用压力自紧式阀盖结构设计，按这种连接形式设计的阀门，其阀体与阀盖用螺蚊连接，内压自密封环密封，优点是内部压力越大，其密封性能越好。闸板和阀座的密封面采用司太立(stellite)钴基硬质合金堆焊而成，耐磨、耐高温，耐腐蚀，抗擦伤性能好。阀杆经调质和表面氮化处理，有良好的抗腐蚀性和抗擦伤性。适用于石油、化工、火力电站等各种工况的管路。
【产品特点】：
1、独特的自密封设计，压力越高，密封越可靠。
2、阀体出口流道结型合理，不存渣，启闭灵活，不卡阻。
3、阀杆经调质和表面氮化处理-有良好的抗腐蚀性和抗擦伤性。
4、闸板和阀座的密封面采用硬质合金堆焊而成，密封硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好使用寿命长。
【标准材质明细表】：
序号 零件名称 CS to ASTM AS to ASTM SS to ASTM Type A105 Type F22 Type F304(L) Type F316(L) 1 阀体 A105 A182 F22 A182 F304(L) A182 F316(L) 2 阀座 A276 420 A276 304 A276 304(L) A276 316(L) 3 闸板 A276 410 & 430 A182 F304 A182 F304(L) A182 F316(L) 4 阀杆 A182 F6 A182 F304 A182 F304(L) A182 F316(L) 5 密封螺母 A105 A182 F304 A182 F304(L) F316(L) 6 密封圈 A276 304L A276 316L 7 阀盖 A105 A182 F22 A182 F304(L) A182 F316(L) 8 活节螺栓 A193 B7 A193 B16 A193 B8 A193 B8M 9 销钉 A276 420 A182 F304 10 填料 柔性石墨 PTFE 11 提升螺母 A194 2H A194 4 A194 8 A194 8M 12 填料压套 A276 420 A182 F304 13 填料压板 A216 WCB A351 CF8 14 螺母 A194 2H A194 4 A194 8 A194 8M 15 阀杆螺母 A276-410 16 固定螺母 A194 2H A194 4 A194 8 A194 8M 17 手轮 A197 18 锁紧螺母 A194 2H A194 4 A194 8 A194 8M 19 油嘴 Brass 适用介质 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等 适用温度 -29℃～425℃ -29℃～550℃ -29℃～180℃ 【产品尺寸和重量】：
NPS | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | |
L(RTJ) | 900Lb～1500Lb | 216 | 229 | 254 | 279 | 305 | 368 |
2500Lb | 264 | 273 | 308 | 349 | 384 | 451 | |
H(OPEN) | 900Lb～1500Lb | 216 | 250 | 270 | 320 | 250 | 445 |
2500Lb | 321 | 321 | 321 | 373 | 406 | 495 | |
W | 160 |
