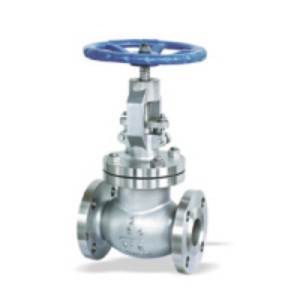

美标截止阀

美标截止阀

美标截止阀

主要零件材质

零件名称 Part Name	CF8系列 Line	CF3系列 Line	CF8M系列 Line	CF3M系列 Line	WCB系列 Line
阀体/阀盖 Body/Cap	CF8	CF3	CF8M	CF3M	WCB
阀板 Brake	CF8	CF3	CF8M	CF3M	WCB
阀杆 Stem	F304	F304L	F316	F316L	1Cr13
填料 Stem Packing	PTFE编织	PTFE编织	PTFE编织	PTFE编织	石墨 Graphite
垫片 Gasket	PTFE+304	PTFE+304L	PTFE+316	PTFE+316L	石墨 Graphite+304
压盖 Gland Flange	CF8	CF3	CF8M	CF3M	WCB
填料压环 Stuffing Ring	304	304L	316	316L	1CrMoA
螺栓 Bolt	A193-B8	A193-B8	A193-B8	A193-B8	35GrMoA
螺母 Nut	A194-8M	A194-8M	A194-8M	A194-8M	45

主要连接尺寸

型号Type	规格Size(mm)		尺寸（mm）
型号Type	inch	DN	L	D	D1	D2	b	Z-φd	H	D0
J41W-150LB	1/2″	15	108	89	60.5	35	12	4-φ15	200	100
	3/4″	20	117	98	70	43	12	4-φ15	205	120
	1″	25	127	108	79.5	51	12	4-φ15	220	140
	1¼″	32	140	117	89	64	13	4-φ15	240	150
	1½″	40	165	127	98.5	73	15	4-φ15	260	160
	2″	50	203	152	120.5	92	16	4-φ19	295	220
	2½″	65	216	178	139.5	105	18	4-φ19	325	220
	3″	80	241	190	152.5	127	19	4-φ19	360	240
	4″	100	292	229	190.5	157	24	8-φ19	420	280
	5″	125	356	254	216	186	24	8-φ22	460	350
	6″	150	406	279	241.5	216	26	8-φ22	500	400
	8″	200	495	343	298.5	270	29	8-φ22	550	450
	10″	250	622	406	362	324	31	12-φ25	650	500
	12″	300	698	483	432	381	32	12-φ25	850	550
J41W-300LB	½″	15	152	95	66.5	35	15	4-φ15	220	120
	¾″	20	178	117	82.5	43	16	4-φ19	230	120
	1″	25	203	124	89	51	18	4-φ19	260	140
	1¼″	32	216	133	98.5	64	19	4-φ19	280	140
	1½″	40	229	156	114.5	73	21	4-φ22	300	200
	2″	50	267	165	127	92	22	8-φ19	330	240
	2½″	65	292	190	149	105	25	8-φ22	360	240
	3″	80	318	210	168.5	127	29	8-φ22	400	280
	4″	100	356	254	200	157	32	8-φ22	460	320
	5″	125	400	279	235	186	35	8-φ22	500	400
	6″	150	444	318	270	216	37	12-φ22	550	500
	8″	200	559	381	330	270	41	12-φ25	600	550
	10″	250	622	445	387.5	324	48	16-φ29	700	600
	12″	300	711	521	451	381	51	16-φ32	900	650
J41W-600LB	½″	15	165	95	66.5	35	15	4-φ15	220	120
	¾″	20	190	118	82.5	43	16	4-φ19	230	120
	1″	25	216	124	89	51	18	4-φ19	260	140
	1¼″	32	229	133	98.5	64	21	4-φ19	280	140
	1½″	40	241	156	114.5	73	23	4-φ22	300	200
	2″	50	292	165	127	92	26	8-φ19	330	240
	2½″	65	330	190	149	105	29	8-φ22	400	240
	3″	80	356	210	168	127	32	8-φ22	440	280
	4″	100	432	273	216	157	38	8-φ25	500	350
	5″	125	508	330	266.5	186	45	8-φ29	550	400
	6″	150	559	356	292	216	48	12-φ29	600	500
	8″	200	660	419	349	270	56	12-φ32	650	550
	10″	250	787	508	432	324	64	16-φ35	780	650
	12″	300	838	559	489	381	67	20-φ35	980	700
