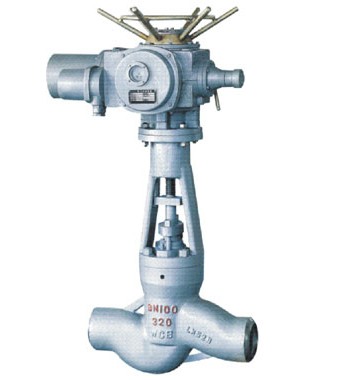

高温高压焊接截止阀

J61H、J61Y 型 PN200~PN320 高温对接焊电站截止阀适用于公称压力PN200~PN320 及P54/100V-P57/170V ，工作温度≤540℃(其中P57/170V工作温度为570℃)的石油、化工 、水力 、火力电站各种系统的管路中，切断或接通管路介质。

二、高温高压焊接截止阀产品特点

1、阀门中腔采用压力自紧式密封结构，密封性能越好。支管两端为焊接结构。焊接坡口可按标准或用户要求配接

2、阀瓣、阀座的密封面采用司太立钴基硬质合金堆焊而成，耐磨、耐高温，抗擦伤性能好、使用寿命长

3、阀杆经调质和表面氮化处理，有良好的搞腐蚀性和抗擦伤性。

4、阀盖填料函深度合理，填料加缓蚀剂，密封可靠

三、执行标准

◇设计标准：JB/T 3595/E101

◇结构长度：JIS E101

◇对焊端：ANSI B16.25

◇试验与检验：JIS E101

◇压力-温度：JB/T 3595

◇产品标识：GB/T 12220

◇供货规范：JIS E101

四、性能参数

五、高温高压电站截止阀主要外形和连接尺寸
