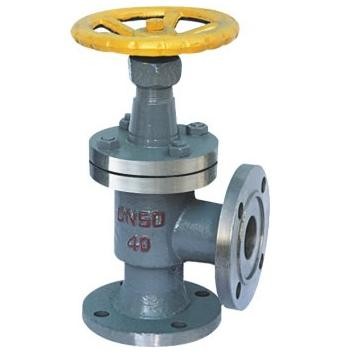

法兰角式氨用截止阀

J44B氨用截止阀主要适用于食品、啤酒、制药、化工、水利等行业冷冻、冷藏系统。适用温度-40℃--＋150℃的氨、氨液介质的管路。本阀门结构紧凑，设计合理,通道流畅耐性好,流阻系数小。密封面采用巴氏合金或四氟，使用寿命长,在使用过程中遇到温差幅度变动环境下能自然达到化学处理性能。

法兰角式氨用截止阀产品简介：

法兰角式氨用截止阀工作原理：

法兰角式氨用截止阀的密封面采用巴氏合金、四氟、尼龙等。使用寿命长。是安装在制冷系统的设备或管路上，用以接通和切断制冷工质流动的通道，在使用过程中遇到温差幅度变动环境下能自然达到化学处理性能。适于温度-40~+150摄氏度的氨、氨液介质的管路及液化气管路上作启闭作用。主要适用于冷冻、制冷、化工、石油、食品、冶炼、液化气等单位使用。

法兰角式氨用截止阀产品特点：

☆中通法兰为方形结构，阀杆采用间杆连接。

☆阀体密封面部位采用球凸状，与阀脚以线吻合密封。

☆密封面采用巴氏合金，密封性能好，使用寿命长。

法兰角式氨用截止阀产品零部件：

零件名称	阀体、阀盖	密封圈	填料	填料压盖	阀杆	垫片
J42B-25C	铸钢	巴氏合金	聚四氟乙　烯	碳钢		聚四氟乙　烯
J42B-25P	灰铸铁			不锈钢
J42F-25C	不锈钢	聚四氟乙烯		碳钢

☆法兰角式氨用截止阀性能规范：

公称压力 PN（MPA）	试验压力 PS（MPa）	适用介质	适用温度（℃）
2.5	3.8	氨气、氨液等 NH3	巴氏合金 -40℃ +150℃	四氟 -40℃ +200℃

公称通径 DN（mm）	尺　　寸（mm）
公称通径 DN（mm）	L	D	D1	D2	D4	b	f	f1	Z-φd	关	开	D3
10	65	90	60	40	35	16	2	4	4-φ14	165	185	110
15	65	95	65	45	40	16	2	4	4-φ14	165	185	110
20	75	105	75	55	51	18	2	4	4-φ14	170	200	120
25	80	115	85	65	58	18	2	4	4-φ14	197	210	120
32	90	135	100	78	66	20	2	4	4-φ18	199	213	140
40	100	145	110	85	76	20	3	4	4-φ18	248	264	160
50	115	160	125	100	88	22	3	4	4-φ18	265	295	180
65	145	180	145	120	110	24	3	4	8-φ18	310	349	220
80	155	195	160	135	121	26	3	4	8-φ18	340	357	240
100	175	230	190	160	150	30	3	4.5	8-φ23	380	413	280
125	200	270	220	188	176	32	3	4.5	8-φ25	430	451	320
150	240	300	250	218	204	32	3	4.5	8-φ25	505	492	360
200	300	360	310	278	260	34	3	4.5	12-φ25	550	806	400
250	325	425	370	335	31	36	3	4.5	12-φ30	730	880	450
300	375	485	430	390	364	40	3	4.5	16-φ30	-	995	550
