俄标法兰尺寸资料

GOST 12836 PN1.0 BL盲板法兰标准

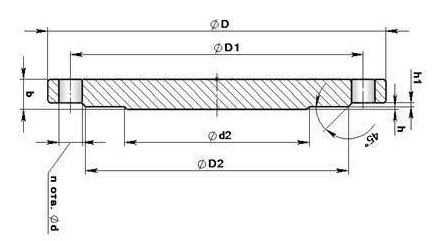

  GOST 12836 PN1.0  BL盲板法兰属于俄标法兰标准体系。是俄标法兰(又称GOST法兰)的其中一种表现形式，是设备或管道上常用的法兰。以下是GOST 12836  PN1.0 BL盲板法兰中，相关压力下，各部位的全部尺寸及图示，以方便广大法兰从业者查询和参考。



压力

尺寸

外径

中心距

突台径

盘厚

水线径

孔径

突台高

水线高

孔数

单重

PN

Dy, mm

D, MM

D1, MM

D2, MM

b, MM

d2, MM

d, MM

h1,MM

h, MM

K-BO OTB. n. WT.

Macca. Kr


Py = 1,0 MNa (10 krc/cm2)

PN = 1.0

15

95

65

45

12

10

14

2

2

4

0.43

20

105

75

58

16

0.55

25

115

85

68

22

0.67

32

135

100

78

28


0.91

40

145

110

88

14

36

3

1.24

50

160

125

102

46

1.55

65

180

145

122

60

18

2.04

80

195

160

138

76


2.44

100

215

180

158

94

8

2.97

125

245

210

188

16

118

4.69

150

280

240

212

142

23

6.07

200

335

295

268

196

9.09

250

390

350

320

18

244

12

14.26

300

440

400

370

20

294

4

3

19.88

350

500

460

430

24

344

16

31.94

400

565

515

482

26

390

27

44.43

500

670

620

585

30

490

20

74.31

600

780

725

685

34

590

30

5

4

119.27

800

1010

950

905

42

780

33

24

242.06

1000

1220

1160

1110

50

980

28

429.64

1200

1455

1380

1325

55

1180

40

32

673.13
