俄标法兰尺寸资料

GOST 12820 PN0.6 PL平板法兰标准

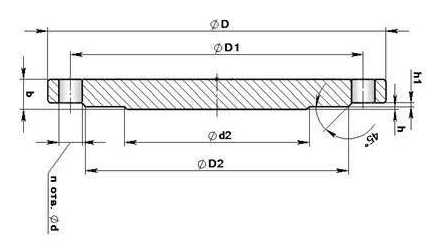

  GOST 12820 PN0.6  PL平板法兰属于俄标法兰标准体系。是俄标法兰(又称GOST法兰)的其中一种表现形式，是设备或管道上常用的法兰。以下是GOST 12820  PN0.6 PL平板法兰中，相关压力下，各部位的全部尺寸及图示，以方便广大法兰从业者查询和参考。



压力

尺寸

外径

中心距

内径

盘厚

孔径

孔数

单重

PN

Dy, mm


pa3Mepbi, mm


K-BO OTB.

Macca.Kr

D

D1

dB

b

d

n,WT.


PN=0,6 Mna (6 krc/cm2)


15

80

55

19

10



0.33


20

90

65

26

12

11


0.53


25

100

75

33

12



0.64


32

120

90

39

13



1.01


40

130

100

46

13

14

4

1.21


50

140

110

59

13


1.33


65

160

130

78

13



1.63


80

185

150

91

15



2.44


100

205

170

110

15



2.85


125

235

200

135

17

18


3.88

PN = 0.6

150

260

225

161

17

8

4.39


200

315

280

222

19



5.89


250

370

335

273

20



7.67


300

435

395

325

20


12

10.28


350

485

445

377

22

22


12.58


400

535

495

426

24

16

15.2


500

640

600

530

25


19.72


600

755

705

630

25

26

20

26.24


800

975

920

820

27

30

24

46.14


1000

1175

1120

1020

31

28

64.36


1200

1400

1340

1220

34

33

32

99.03
