俄标法兰尺寸资料

GOST 12820 PN1.0 PL平板法兰标准

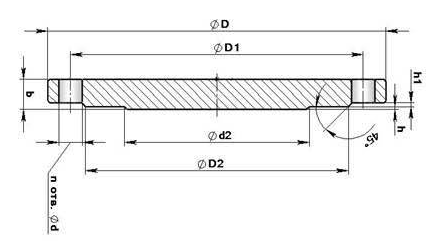

  GOST 12820 PN1.0  PL平板法兰属于俄标法兰标准体系。是俄标法兰(又称GOST法兰)的其中一种表现形式，是设备或管道上常用的法兰。以下是GOST 12820  PN1.0 PL平板法兰中，相关压力下，各部位的全部尺寸及图示，以方便广大法兰从业者查询和参考。



压力

尺寸

外径

中心距

内径

盘厚

孔径

孔数

单重

PN

Dy, mm


pa3Mepbi, mm


K-BO OTB.

Macca.Kr

D

D1

dB

b

d

n,WT.

PN = 1.0

PN= 1,0 Mna (10 krc/cm2)

15

95

65

19

10



0.51

20

105

75

26

12

14


0.74

25

115

85

33

12



0.89

32

135

100

39

14


4

1.4

40

145

110

46

15


1.71

50

160

125

59

15



2.06

65

180

145

78

17

18


2.8

80

195

160

91

17



3.19

100

215

180

110

19



3.96

125

245

210

135

21


8

5.4

150

280

240

161

21


6.62

200

335

295

222

21



8.05

250

390

350

273

23

22

12

10.65

300

440

400

325

24


12.9

350

500

460

377

24


16

15.85

400

565

515

426

26

26

21.56

500

670

620

530

28

20

27.7

600

780

725

630

31

30

39.4

800

1010

950

820

37

33

24

79.16

1000

1220

1160

1020

43

28

118.43

1200

1455

1380

1220

51

39

32

197.44
