GOST 12821 PN10 WN高颈法兰标准

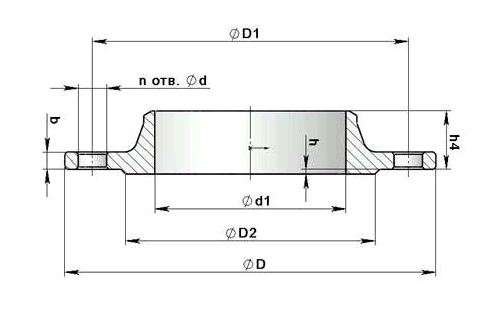

  GOST 12821 PN10  WN高颈法兰属于俄标法兰标准体系。是俄标法兰(又称GOST法兰)的其中一种表现形式，是设备或管道上常用的法兰。以下是GOST 12821  PN10 WN高颈法兰中，相关压力下，各部位的全部尺寸及图示，以方便广大法兰从业者查询和参考。



压力

尺寸

外径

中心距

孔径

大头径

小头径

内径

盘厚

总高

孔数

单重

PN

Dy, mm

pa3MepbI MM

K-BO OTB.

Macca, Kr

D

D1

d

Dm, mm

Dn, mm

d1 MM

b

h4

n, WT.


PN = 10,0 Mna (100 Krc/cM2)

PN=10

15

105

75

14

38

19

12

18

46

4

1,26

20

125

90

18

48

26

18

20

51

1,98

25

135

100

52

33

25

22

56

2,48

32

150

110

22

64

39

31

60

3,05

40

165

125

76

46

37

23

67

4,06

50

195

145

26

86

58

45

25

68

6,03

65

220

170

110

77

62

29

80

8

8,52

80

230

180

124

90

75

31

87

9,91

100

265

210

30

146

110

92

35

97

14,65

125

310

250

33

180

135

112

39

112

23,32

150

350

290

214

161

136

43

125

12

32,87

200

240

360

39

276

222

190

51

140

54,24

250

500

430

340

278

236

57

160

85,24

300

585

500

45

400

330

248

66

180

16

127,78

350

655

560

52

460

382

332

72

195

170,94

400

715

620

510

432

376

76

200

216,86
