SABS法兰尺寸资料

SABS 1123 4000/3 PL平板法兰标准

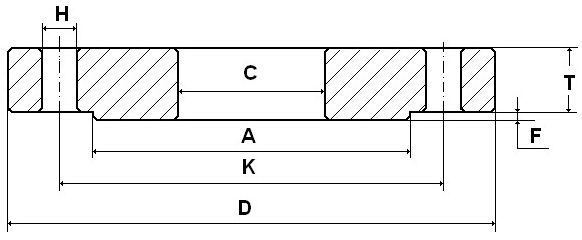

SABS 1123 4000/3 PL平板法兰属于SABS法兰标准体系。是SABS法兰(又称SABS法兰)的其中一种表现形式，是设备或管道上常用的法兰。以下是SABS 1123 4000/3 PL平板法兰中，相关压力下，各部位的全部尺寸及图示，以方便广大法兰从业者查询和参。

压力	通径	外径	中心距	孔径	孔数	内径	盘厚	水线径	水线高	FF单重	RF单重
PN	DN	D	k	H	No.	C	T	A	F	KG	KG
Nominal pressure 4000 kPa	10	90	60	14	4	17.2	12	40	2	0.61	0.54
	15	95	65	14	4	21.3	14	45	2	0.77	0.69
	20	105	75	14	4	26.9	14	58	2	0.94	0.85
	25	115	85	14	4	33.7	16	68	2	1.26	1.16
	32	140	100	18	4	42.4	18	78	2	2.04	1.89
	40	150	110	18	4	48.3	20	88	3	2.68	2.43
	50	165	125	18	4	60.3	20	102	3	3.16	2.88
	65	185	145	18	8	76.1	22	122	3	3.99	3.68
	80	200	160	18	8	88.9	22	138	3	4.55	4.21
	100	235	190	22	8	114.3	25	162	3	6.61	6.15
	125	270	220	26	8	139.7	28	188	3	9.18	8.58
	150	300	250	26	8	168.3	30	218	3	11.46	10.77
	175	350	295	26	12	193.7	32	260	3	16.60	15.73
	200	375	320	26	12	219.1	32	285	3	18.25	17.30
	225	420	355	33	12	244.5	35	315	3	24.28	23.09
	250	450	385	33	12	273	38	345	3	29.07	27.76
	300	515	450	33	16	323.9	40	410	4	38.79	36.82
	350	580	510	33	16	355.6	45	465	4	58.21	55.67
	400	660	585	39	16	406.4	50	535	4	82.00	78.91
	450	685	610	39	20	457.2	60	575	4	90.73	88.06
	500	755	670	39	20	508	70	615	4	128.55	124.56
