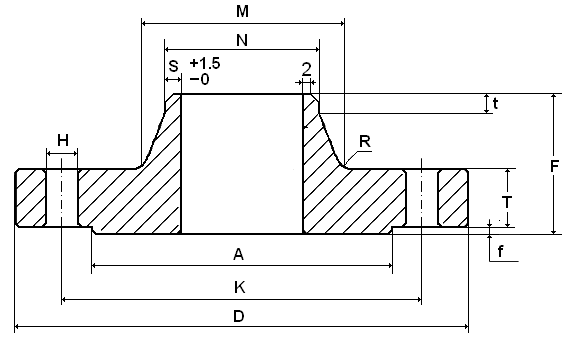

SABS 1123 600/2 WN高颈法兰属于SABS法兰标准体系。是SABS法兰(又称SABS法兰)的其中一种表现形式，是设备或管道上常用的法兰。以下是SABS 1123 600/2 WN高颈法兰中，相关压力下，各部位的全部尺寸及图示，以方便广大法兰从业者查询和参考。
压力 | 通径 | 外径 | 中心距 | 孔径 | 孔数 | 小头径 | 盘厚 | 总高 | 焊嘴径 | 大头径 | R | 水线径 | 水线高 | 壁厚 | 内径 |
PN | DN | D | k | H | No. | N | T | F | t | M | R | A | f | S | ---- |
Nominal pressure 600 kPa | 10 | 75 | 50 | 11 | 4 | 17.2 | 8 | 28 | 6 | 26 | 4 | 35 | 2 | 视详情而定 | 视详情而定 |
15 | 80 | 55 | 11 | 4 | 21.3 | 8 | 30 | 6 | 30 | 4 | 40 | 2 | |||
20 | 90 | 65 | 11 | 4 | 26.9 | 8 | 32 | 6 | 38 | 4 | 50 | 2 | |||
25 | 100 | 75 | 11 | 4 | 33.7 | 8 | 35 | 6 | 42 | 4 | 60 | 2 | |||
32 | 120 | 90 | 14 | 4 | 42.4 | 8 | 35 | 6 | 55 | 6 | 70 | 2 | |||
40 | 130 | 100 | 14 | 4 | 48.3 | 8 | 38 | 62 | 6 | 80 | 3 | ||||
50 | 140 | 110 | 14 | 4 | 60.3 | 8 | 38 | 8 | 74 | 6 | 90 | 3 | |||
65 | 160 | 130 | 14 | 4 | 76.1 | 8 | 38 | 9 | 88 | 6 | 110 | 3 | |||
80 | 190 | 150 | 18 | 4 | 88.9 | 10 | 42 | 10 | 102 | 8 | 128 | 3 | |||
100 | 210 | 170 | 18 | 4 | 114.3 | 10 | 45 | 10 | 130 | 8 | 148 | 3 | |||
125 | 240 | 200 | 18 | 8 | 139.7 | 13 | 48 | 10 | 155 | 8 | 178 | 3 | |||
150 | 265 | 225 | 18 | 8 | 168.3 | 13 | 48 | 12 | 184 | 10 | 202 | 3 | |||
175 | 295 | 255 | 18 | 8 | 193.7 | 13 | 52 | 12 | 210 | 10 | 230 | 3 | |||
200 | 320 | 280 | 18 | 8 | 219.1 | 13 | 55 | 15 | 236 | 10 | 258 | 3 | |||
225 | 345 | 305 | 13 | 8 | 244.5 | 16 | 58 | 15 | 264 | 12 | 285 | 3 | |||
250 | 375 | 335 | 18 | 12 | 273 | 16 | 60 | 15 | 290 | 12 | 312 | 3 | |||
300 | 440 | 395 | 22 | 12 | 323.9 | 20 | 62 | 15 | 342 | 12 | 365 | 4 | |||
350 | 490 | 445 | 22 | 12 | 355.6 | 22 | 62 | 15 | 385 | 12 | 415 | 4 | |||
400 | 540 | 495 | 22 | 16 | 406.4 | 22 | 65 | 15 | 438 | 12 | 465 | 4 | |||
450 | 595 | 550 | 22 | 16 | 457.2 | 24 | 65 | 15 | 492 | 12 | 520 | 4 | |||
500 | 645 | 600 | 22 | 20 | 508 | 24 | 68 | 15 |
