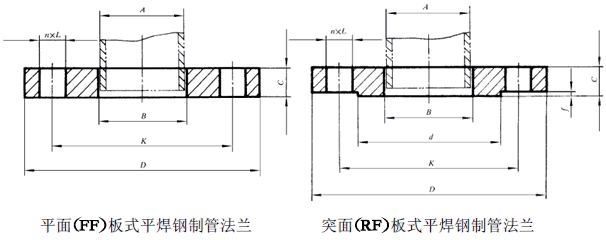

GB/T 9119 PN1.0 PL 平板法兰属于国标法兰标准体系。是国标法兰(又称GB法兰)的其中一种表现形式，是设备或管道上常用的法兰。以下是GB/T 9119 PN1.0 PL 平板法兰中，相关压力下，各部位的全部尺寸及图示，以方便广大法兰从业者查询和参考。
PN 1.0 带颈平焊钢制管法兰尺寸（GB/T 9116-2010) | ||||||||||||
公称 尺寸 DN | 钢管外径 A/mm | 连接尺寸 | 密封面 | 法兰厚度C/mm | 法兰内径 B/mm | |||||||
法兰外径 D/mm | 螺栓孔中心圆直径 K/mm | 螺栓孔直径 L/mm | 螺栓 | d | f | |||||||
数量 n/个 | 螺纹 规格 | |||||||||||
系列1 | 系列2 | 系列1 | 系列2 | |||||||||
10 | 使用PN4.0MPa法兰尺寸 | |||||||||||
15 | ||||||||||||
20 | ||||||||||||
25 | ||||||||||||
32 | ||||||||||||
40 | ||||||||||||
50 | ||||||||||||
65 | 使用PN1.6 MPa法兰尺寸 | |||||||||||
80 | ||||||||||||
100 | ||||||||||||
125 | ||||||||||||
150 | ||||||||||||
200 | 219.1 | 219 | 340 | 295 | 22 | 8 | M20 | 266 | 2 | 24 | 221.5 | 222 |
250 | 273 | 273 | 395 | 350 | 22 | 12 | M20 | 319 | 2 | 26 | 276.5 | 276 |
300 | 323.9 | 325 | 445 | 400 | 22 | 12 | M20 | 370 | 2 | 28 | 327.5 | 328 |
350 | 355.6 | 377 | 505 | 460 | 22 | 16 | M20 | 429 | 2 | 30 | 359.5 | 380 |
400 | 406.4 | 426 | 565 | 515 | 26 | 16 | M24 | 480 | 2 | 32 | 411 | 430 |
450 | 457 | 480 | 615 | 565 | 26 | 20 | M24 | 530 | 2 | 36 | 462 | 484 |
500 | 508 | 530 | 670 | 620 | 26 | 20 | M24 | 582 | 2 | 38 | 513.5 | 534 |
600 | 610 | 630 | 780 | 725 | 30 | 20 | M27 | 682 | 2 | 42 | 616.5 | 634 |
