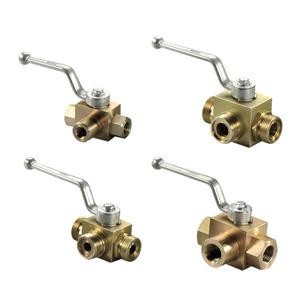

三通高压球阀(31.5Mpa、50.0Mpa)

【产品名称：三通高压球阀】

【产品型号：KHB3K】
    上海国特阀门KHB3K三通高压球阀阀体材料有碳钢、不锈钢；球体材料：碳钢、黄铜、不锈钢；工作温度：-25～＋100℃、-30～＋170℃；密封材料：丁晴橡胶、氟橡胶；手柄形式：铝质直柄、铝质曲柄、铸锌直柄04、铸锌曲柄、钢质直柄、钢质曲柄、不带手柄；表面处理：磷化、电镀黄锌；驱动形式：手动、气动、电动。

【产品介绍】：
    上海国特阀门KHB3K三通高压球阀采用碳钢或不锈钢阀体制造，可用于压力为500bar的油品、气体及水等介质，采用氟橡胶为密封圈，阀体表面磷化处理或电镀黄锌。外形美观，配带铝制曲手柄或钢质曲柄。

【工作原理】：
    KHB3K三通高压球阀分L型和T型，L型为一进一出，T型为一进二出或二进一出。阀杆带动球体经90度的旋转动作来达到换向的控制目的，或经180度的旋转动作来达到换向与分流合流的控制目的。

【产品特点】：
1、结构紧凑、启闭迅速、流道畅通、流体阻力小。
2，维修方便：在系统卸压后，无需拆下整个阀体就可进行检查和维修。
3、密封性能好：利用四面阀座材料聚四氟乙烯弹性变形实现无泄漏密封。
4、一阀多用：任一通口可用作入口而无泄漏，三通既可制成L型通口，也可制成T型通口。

KHB3K、KHBK3系列二位三通球阀的图形符号

型号说明

① 系列代号：KHB3K（BK3）系列二位三通球阀
② 连接代号：M** 、G** 、 **LR 、**SR、PT**、NPT**
③ 阀体材料：1-钢、2-不锈钢
④ 球体材料：1-钢、2-黄铜、3-不锈钢
⑤ 工作温度：1、-25～＋100℃ 2、-30～＋170℃
⑥ 其他密封：2-丁晴橡胶、4-氟橡胶
⑦ 手柄形式：01-铝质直柄02-铝质曲柄03-铸锌直柄04-铸锌曲柄05-钢质直柄06-钢质曲柄09-不带手柄
⑧ 设计序号：由生产商定
⑨ 表面处理：空白-磷化、G-电镀黄锌

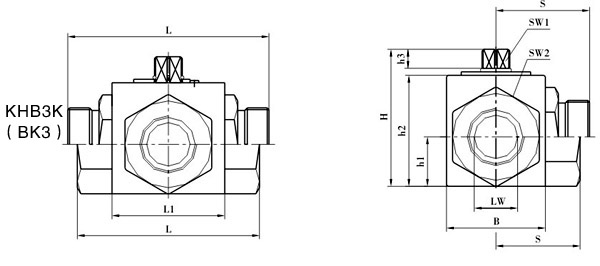

外形尺寸
尺寸表
连接口略图:

生产销售       外螺纹高压球阀   焊接式高压球阀    卡套式高压球阀

生产：内螺纹高压球阀  外螺纹高压球阀 卡套式高压球阀 焊接时 高压球阀

           生产 各种螺纹高压球阀  非标高压球阀 定做

 L轻型高压球阀-250压力             S轻型高压球阀-320压力            内螺纹高压球阀                        内螺纹高压球阀

w-BKH-06L-04-11251                 w-BKH-06S-04-11251            BKH-G1/8-04-11251                    BKH-NPT1/8-04-11251

w-BKH-08L-06-11251                 w-BKH-08S-04-11251            BKH-G3/8-06-11251                    BKH-NPT3/8-06-11251

w-BKH-10L-08-11251                 w-BKH-10S-06-11251            BKH-G3/8-08-11251

w-BKH-12L-10-11251                 w-BKH-12S-08-11251            BKH-G3/8-10-11251                    BKH-NPT3/8-10-11251

w-BKH-15L-13-11251                 w-BKH-14S-10-11251            BKH-G1/2-10-11251                    BKH-NPT1/2-10-11251

w-BKH-18L-13-11251                 w-BKH-16S-13-11251            BKH-G3/4-20-11251                    BKH-NPT3/4-20-11251

w-BKH-18L-16-11251                 w-BKH-20S-16-11251            BKH-G1"-25-11251                      BKH-NPT1"-25-11251

w-BKH-22L-20-11251                 w-BKH-25S-20-11251            BKH-G11/4-32-11251                  BKH-NPT11/4-32-11251

w-BKH-28L-25-11251                 w-BKH-30S-25-11251            SKH-G11/2-40-11251                  SKH-NPT11/2-40-11251

w-BKH-35L-25-11251                  w-SKH-38S-32-11251           SKH-G2"-40-11251

w-SKH-35L-32-11251                                                                SKH-G2"-50-11251                     SKH-NPT 2"-50-11251

w-SKH-42L-32-11251

w-SKH-42L-40-11251

简略型号	PN(bar)	DN	LW	RA	d1	i	L	L1	B	H	h1	h2	h3	SW1	SW2	S
KHB3K-NPT1/8	500	04	06	／	NPT1/8	10	69	40	26	45	13.5	33	8	09	22	35
KHB3K-NPT1/4	500	06	06	／	NPT1/4	14	69	40	26	45	13.5	33	8	09	22	35
KHB3K-NPT3/8	500	10	10	／	NPT3/8	14	72	42	32	49	16	36	10	09	27	36
KHB3K-NPT1/2	500	13	12	／	NPT1/2	16	83	48	35	49	17	40	10	09	30	40
KHB3K-NPT1/2	400	16	15	／	NPT1/2	16	83	48	38	61	19	45	11	09	32	42
KHB3K-NPT3/4	315	20	20	／	NPT3/4	18	95	60	48	70	25	55	11	12	41	49
KHB3K-NPT1	315	25	25	／	NPT1	21	113	65	57	79	28.5	64	11	12	50	56.5
KHB3K-NPT 11/4	315	32	32	／	NPT 11/4	22	上一个：高压内螺纹球阀（KHB、BKH） 下一个：法兰高压球阀（KHBF、KHMF） 在线询价 微信号： 详细内容： 验证码： 提交订单  重新填写 相关产品 不锈钢内螺纹一片式球阀 内螺纹三片式球阀/中型 二片式球阀内螺纹/重型 对焊高压球阀 导航栏目 不锈钢法兰 手动阀门 新闻中心 不锈钢法兰和高压不锈钢法兰有什么区 304法兰和316法兰有什么区别？ 消防管道中钛法兰如何试压 钛法兰是我国管道连接件行业的重要发 不锈钢法兰注意事项 联系我们 联系人：张厂长 手 机：13858880658 邮 箱： 公 司：温州精洲管件法兰有限公司官方网站 地 址：
