法兰高压球阀（KHBF、KHMF）

【产品名称：法兰高压球阀】

【产品型号：KHBF、KHMF】
    上海国特阀门KHBF法兰高压球阀阀体材料有碳钢、不锈钢；球体材料：碳钢、黄铜、不锈钢；工作温度：-25～＋100℃、-30～＋170℃；密封材料：丁晴橡胶、氟橡胶；手柄形式：铝质直柄、铝质曲柄、铸锌直柄04、铸锌曲柄、钢质直柄、钢质曲柄、不带手柄；表面处理：磷化、电镀黄锌；驱动形式：手动、气动、电动。

【产品介绍】：
    上海国特阀门KHBF法兰高压球阀适用于液压系统和化工系统的各种管路上，作启闭用。适用介质:液压油、水一乙二醇、其它混合液体。公称压力31.5MPa（PN50MPa的要定做）。

【工作原理】：
    KHBF法兰高压球阀开关为旋转90度的动作，旋塞体为球体，在管路中主要用来做切断、分配和改变介质的流动方向，它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。球阀最适宜做开关、切断阀使用，但近来的发展已将球阀设计成使它具有节流和控制流量之用。

【产品特点】：

1、可转动法兰以便于装配。
2、无泄漏，不需要手工重调密封件。
3、采用浮球式密封原理，双侧密封。
4、通过限位销和限位垫限定开关位置。
5、全流量流通以便于介质的无阻尼流动。
6、通过控制手柄芯轴上的槽位观察开关位置。

KHBF(KHMF)系列法兰式高压球阀

一、图形符号




二、型号说明

① 系列代号：KHBF（KHMF）系列法兰式球阀
② 公称通径：16、20、25、32、40、50mm
③ 压力范围：40、63、100、160、250、315bar
④ 阀体材料：1-钢
⑤ 球体材料：1-钢
⑥ 工作温度：1、-25～＋100℃、2、-30～＋170℃
⑦ 其他密封：2-丁晴橡胶
⑧ 手柄形式：02-铝质直柄06-钢质曲柄09-不带手柄
⑨ 设计序号：由生产商定

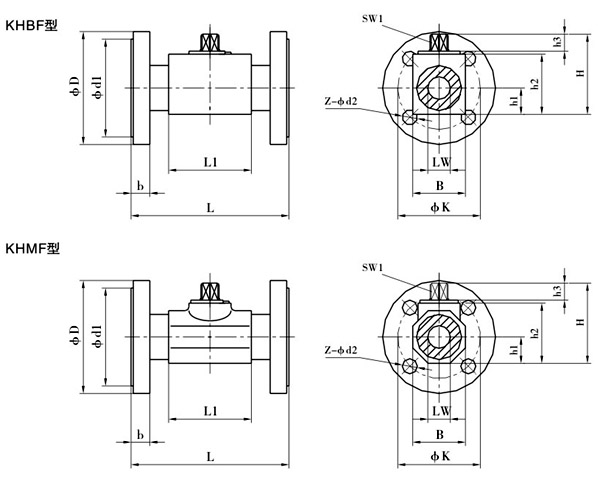

三、外形尺寸

生产销售       外螺纹高压球阀   焊接式高压球阀    卡套式高压球阀

生产：内螺纹高压球阀  外螺纹高压球阀 卡套式高压球阀 焊接时 高压球阀

           生产 各种螺纹高压球阀  非标高压球阀 定做

 L轻型高压球阀-250压力             S轻型高压球阀-320压力            内螺纹高压球阀                        内螺纹高压球阀

w-BKH-06L-04-11251                 w-BKH-06S-04-11251            BKH-G1/8-04-11251                    BKH-NPT1/8-04-11251

w-BKH-08L-06-11251                 w-BKH-08S-04-11251            BKH-G3/8-06-11251                    BKH-NPT3/8-06-11251

w-BKH-10L-08-11251                 w-BKH-10S-06-11251            BKH-G3/8-08-11251

w-BKH-12L-10-11251                 w-BKH-12S-08-11251            BKH-G3/8-10-11251                    BKH-NPT3/8-10-11251

w-BKH-15L-13-11251                 w-BKH-14S-10-11251            BKH-G1/2-10-11251                    BKH-NPT1/2-10-11251

w-BKH-18L-13-11251                 w-BKH-16S-13-11251            BKH-G3/4-20-11251                    BKH-NPT3/4-20-11251

w-BKH-18L-16-11251                 w-BKH-20S-16-11251            BKH-G1"-25-11251                      BKH-NPT1"-25-11251

w-BKH-22L-20-11251                 w-BKH-25S-20-11251            BKH-G11/4-32-11251                  BKH-NPT11/4-32-11251

w-BKH-28L-25-11251                 w-BKH-30S-25-11251            SKH-G11/2-40-11251                  SKH-NPT11/2-40-11251

w-BKH-35L-25-11251                  w-SKH-38S-32-11251           SKH-G2"-40-11251

w-SKH-35L-32-11251                                                                SKH-G2"-50-11251                     SKH-NPT 2"-50-11251

w-SKH-42L-32-11251

w-SKH-42L-40-11251

四、尺寸表
