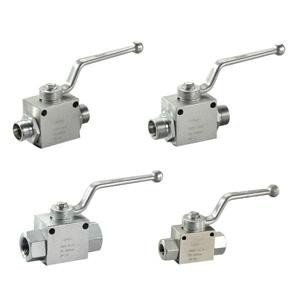

高压内螺纹球阀（带安装孔）

上海国特阀门VH2V高压内螺纹球阀与KHB高压内螺纹球阀区别在于阀体侧面多带了安装孔，便于使用单位固定安装，防止液压油的冲击，导致管路的震荡。或是与高压软管连接需要的固定位。产品适用于液压系统和化工系统的各种管路上，作启闭用。适用介质:液压油、水一乙二醇、其它混合液体。

【产品名称：高压内螺纹球阀】

【产品型号：VH2V】
上海国特阀门VH2V高压内螺纹球阀阀体材料有碳钢、不锈钢；球体材料：碳钢、黄铜、不锈钢；工作温度：-25～＋100℃、-30～＋170℃；密封材料：丁晴橡胶、氟橡胶；手柄形式：铝质直柄、铝质曲柄、铸锌直柄04、铸锌曲柄、钢质直柄、钢质曲柄、不带手柄；表面处理：磷化、电镀黄锌；驱动形式：手动、气动、电动。

【产品介绍】：
上海国特阀门VH2V高压内螺纹球阀与KHB高压内螺纹球阀区别在于阀体侧面多带了安装孔，便于使用单位固定安装，防止液压油的冲击，导致管路的震荡。或是与高压软管连接需要的固定位。产品适用于液压系统和化工系统的各种管路上，作启闭用。适用介质:液压油、水一乙二醇、其它混合液体。

【工作原理】：
VH2V高压内螺纹球阀是靠旋转阀芯来使阀门畅通或闭塞。阀座采用弹性密封结构,启闭轻松密封可靠。阀杆采用有倒密封的下装式结构阀腔异常升压时,阀杆不会被冲击。可设置90°开关定位机构,根据需要加锁以防止误操作。

【产品特点】：
1、结构简单、体积小、重量轻。
2、流体阻力小，全通径的基本没有流阻。
3、密封面材料广泛使用各种塑料，密封性好，能实现完全密封。
4、主体采用高压冲击锻打，壳体强化处理，试验检测压可达80MPa。
5、主要针对加气站，使用介质为天然气或液压油路而开发研究的特殊高压产品。
6、密封件均采用全进口材料，密封性能特好，可耐高压，耐高温，耐腐蚀，抗氧化，质量可靠，使用寿命长。

一、VH2V系列直通高压球阀的图形符号

二、型号说明

① 系列代号：VH2V系列
② 连接代号：M** 、G** 、 **LR 、**SR、PT**、NPT**
③ 阀体材料：1-钢、2-不锈钢
④ 球体材料：1-钢、2-黄铜、3-不锈钢
⑤ 工作温度：1、-25～＋100℃ 2、-30～＋170℃
⑥ 其他密封：2-丁晴橡胶、4-氟橡胶
⑦ 手柄形式：01-铝质直柄02-铝质曲柄03-铸锌直柄04-铸锌曲柄05-钢质直柄06-钢质曲柄09-不带手柄
⑧ 设计序号：由生产商定
⑨ 表面处理：空白-磷化、G-电镀黄锌

三、外形尺寸

四、尺寸表
连接口略图:

简略型号	PN(bar)	DN	LW	RA	d1	i	L	L1	B	L2	h1	h2	SW1	SW2	D	h3
VH2V-M16×1.5	500	06	06	11	M16×1.5	11	69	40	26	31.5	13.5	35	09	22	4.5	4.8
VH2V-M27×1.5	500	10	10	20	M27×1.5	12	76	42	32	31.5	16	40	09	27	5.3	5.8
VH2V-M36×2	400	20	20	30	M36×2	15	103	60	48	48.5	25	58	12	41	6.5	6
VH2V-M42×2	350	25	23	35	M42×2	18	116	65	57	50.5	28.5	65	12	50	8.5	7

简略型号	PN(bar)	DN	LW	RA	d1	i	L	L1	B	L2	h1	h2	SW1	SW2	D	h3
VH2V-G1/4	500	06	06	／	G1/4	14	69	40	26	31.5	13.5	35	09	22	4.5	4.8
VH2V-G3/8	500	10	10	／	G3/8	14	72	42	32	31.5	16	40	09	27	5.3	5.8
VH2V-G1/2	500	13	12	／	G1/2	16	83	48	35	38.5	18	45	09	30	6.5	6
VH2V-G3/4	400	20	20	／	G3/4	18	93	60	50	48.5	23	58	12	41	6.5	6
VH2V-G1	350	25	25	／	G1	21	115	65	57	50.5	27.5	65	12	46	8.5	7

简略型号	PN(bar)	DN	LW	RA	d1	i	L	L1	B	L2	h1	h2	SW1	SW2	D	h3
VH2V-NPT1/4	500	06	06	／	NPT1/4	14	69	40	26	31.5	13.5	35	09	22	4.5	4.8
VH2V-NPT3/8	500	10	10	／	NPT3/8	14	72	42	32	31.5	16	40	09	27	5.3	5.8
VH2V-NPT1/2	500	13	12	／	NPT1/2	16	83	48	35	38.5	18	45	09	30	6.5	6
VH2V-NPT3/4	400	20	20	／	NPT3/4	18	95	60	50	48.5	23	58	12	41	6.5	6
VH2V-NPT1	350	25	23	／	NPT1	21	113	65	57	50.5	27.5	65	12	46	8.5	7

简略型号	PN(bar)	DN	LW	RA	d1	i	L	L1	B	L2	h1	h2	SW1	SW2	D	h3
VH2V-08LR	500	06	06	08	M14×1.5	10	67	40	26	31.5	13.5	35	09	22	4.5	4.8
VH2V-12LR	500	10	10	12	M18×1.5	11	74	42	32	31.5	16	40	09	27	5.3	5.8
VH2V-15LR	500	13	12	15	M22×1.5	12	82	48	35	38.5	18	45	09	30	6.5	6
VH2V-18LR	500	13	12	18	M26×1.5	12	82	48	35	38.5	18	45	09	30	6.5	6
VH2V-22LR	400	20	19	22	M30×2	14	101	60	50	48.5	23	58	12	41	6.5	6
VH2V-28LR	350	25	24	28	M36×2	14	108	65	57	50.5	27.5	65	12	46	8.5	7

简略型号	PN(bar)	DN	LW	RA	d1	i	L	L1	B	L2	h1	h2	SW1	SW2	D	h3
VH2V-10SR	500	06	06	10	M18×1.5	12	73	40	26	31.5	13.5	35	09	22	4.5	4.8
VH2V-14SR	500	10	10	14	M22×1.5	14	80	42	32	31.5	16	40	09	27	5.3	5.8
VH2V-16SR	500	13	12	16	M24×1.5	14	86	48	35	38.5	18	45	09	30	6.5	6
VH2V-20SR	500	13	12	20	M30×2	16	90	48	35	上一个：外螺纹高压球阀（BME、KHB）下一个：三通高压球阀（带安装孔）在线询价微信号：详细内容：验证码：相关产品不锈钢内螺纹一片式球阀内螺纹三片式球阀/中型二片式球阀内螺纹/重型对焊高压球阀导航栏目不锈钢法兰手动阀门新闻中心不锈钢法兰和高压不锈钢法兰有什么区 304法兰和316法兰有什么区别？消防管道中钛法兰如何试压钛法兰是我国管道连接件行业的重要发不锈钢法兰注意事项联系我们联系人：张厂长手机：13858880658 邮箱：公司：温州精洲管件法兰有限公司官方网站地址：分享手机顶部不锈钢法兰厂家,船用法兰，人孔法兰，视镜法兰，船标法兰，船舶法兰，大型法兰，八字盲板，8字盲板，不锈钢法兰,不锈钢法兰厂,平焊法兰,美标法兰,日标法兰,对焊法兰,法兰厂家,温州不锈钢法兰厂家,温州精洲管件法兰有限公司,温州不锈钢法兰厂家,美标法兰,国标法兰, 不锈钢平焊法兰,不锈钢对焊法兰,304不锈钢法兰,316不锈钢法兰,不锈钢锻件,对焊高压法兰,国标不锈钢法兰电话： 0577-86850758 手机：13858880658 邮箱：地址：下面是统计软件和客服请勿删除网站地图 <--这段代码是专属于这个站点的:wenzhoujingzhou.com--> <--此段代码添加在前。为保证统计准确，请勿将同一段代码添加到多个站点中。--> 在线客服系统产品中心气动阀门电动阀门新闻中心部门新闻公司简介资质证书手机二维码
