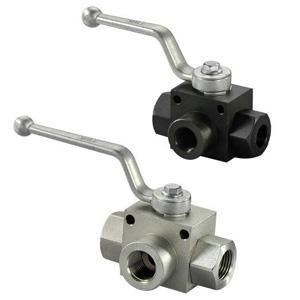

三通高压球阀（带安装孔）

【产品名称：三通高压球阀】

【产品型号：VH3V】
    上海国特阀门VH3V三通高压球阀阀体材料有碳钢、不锈钢；球体材料：碳钢、黄铜、不锈钢；工作温度：-25～＋100℃、-30～＋170℃；密封材料：丁晴橡胶、氟橡胶；手柄形式：铝质直柄、铝质曲柄、铸锌直柄04、铸锌曲柄、钢质直柄、钢质曲柄、不带手柄；表面处理：磷化、电镀黄锌；驱动形式：手动、气动、电动。

【产品介绍】：

    上海国特阀门VH3V三通高压球阀与KHB3K三通高压球阀区别在于阀体侧面多带了安装孔，便于使用单位固定安装，防止液压油的冲击，导致管路的震荡。或是与高压软管连接需要的固定位。

【工作原理】：
    VH3V三通高压球阀三通流向分L型和T型，L型为一进一出，T型为一进二出或二进一出。阀杆带动球体经90度的旋转动作来达到换向的控制目的，或经180度的旋转动作来达到换向与分流合流的控制目的。

【产品特点】：
1、结构简单、体积小、重量轻。
2、流体阻力小，全通径的基本没有流阻。
3、密封面材料广泛使用各种塑料，密封性好，能实现完全密封。
4、主体采用高压冲击锻打，壳体强化处理，试验检测压可达80MPa。
5、VH3V三通高压球阀阀体侧面多带了安装孔，便于使用单位固定安装。
6、主要针对加气站，使用介质为天然气或液压油路而开发研究的特殊高压产品。
7、在结构上采用一体化结构，4面阀座的密封型式，可靠性高，设计实现了轻量化。
8、密封件均采用全进口材料，密封性能特好，可耐高压，耐高温，耐腐蚀，抗氧化，质量可靠，使用寿命长。

一、VH3V系列二位三通高压球阀的图形符号

二、型号说明

① 系列代号：VH3V系列
② 连接代号：M** 、G** 、 **LR 、**SR、PT**、NPT**
③ 阀体材料：1-钢、2-不锈钢
④ 球体材料：1-钢、2-黄铜、3-不锈钢
⑤ 工作温度：1、-25～＋100℃ 2、-30～＋170℃
⑥ 其他密封：2-丁晴橡胶、4-氟橡胶
⑦ 手柄形式：01-铝质直柄02-铝质曲柄03-铸锌直柄04-铸锌曲柄05-钢质直柄06-钢质曲柄09-不带手柄
⑧ 设计序号：由生产商定
⑨ 表面处理：空白-磷化、G-电镀黄锌

生产销售       外螺纹高压球阀   焊接式高压球阀    卡套式高压球阀

生产：内螺纹高压球阀  外螺纹高压球阀 卡套式高压球阀 焊接时 高压球阀

           生产 各种螺纹高压球阀  非标高压球阀 定做

 L轻型高压球阀-250压力             S轻型高压球阀-320压力            内螺纹高压球阀                        内螺纹高压球阀

w-BKH-06L-04-11251                 w-BKH-06S-04-11251            BKH-G1/8-04-11251                    BKH-NPT1/8-04-11251

w-BKH-08L-06-11251                 w-BKH-08S-04-11251            BKH-G3/8-06-11251                    BKH-NPT3/8-06-11251

w-BKH-10L-08-11251                 w-BKH-10S-06-11251            BKH-G3/8-08-11251

w-BKH-12L-10-11251                 w-BKH-12S-08-11251            BKH-G3/8-10-11251                    BKH-NPT3/8-10-11251

w-BKH-15L-13-11251                 w-BKH-14S-10-11251            BKH-G1/2-10-11251                    BKH-NPT1/2-10-11251

w-BKH-18L-13-11251                 w-BKH-16S-13-11251            BKH-G3/4-20-11251                    BKH-NPT3/4-20-11251

w-BKH-18L-16-11251                 w-BKH-20S-16-11251            BKH-G1"-25-11251                      BKH-NPT1"-25-11251

w-BKH-22L-20-11251                 w-BKH-25S-20-11251            BKH-G11/4-32-11251                  BKH-NPT11/4-32-11251

w-BKH-28L-25-11251                 w-BKH-30S-25-11251            SKH-G11/2-40-11251                  SKH-NPT11/2-40-11251

w-BKH-35L-25-11251                  w-SKH-38S-32-11251           SKH-G2"-40-11251

w-SKH-35L-32-11251                                                                SKH-G2"-50-11251                     SKH-NPT 2"-50-11251

w-SKH-42L-32-11251

w-SKH-42L-40-11251

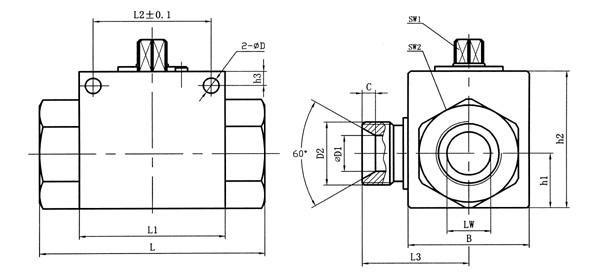

三、外形尺寸

四、尺寸表
连接口略图:

简略型号	PN	DN	LW	RA	d1	i	L	L1	B	L2	h1	h2	SW1	SW2	D	h3	L3	D1	C
VH3V-08LR	500	06	06	08	M14×1.5	10	67	40	26	31.5	13.5	35	09	22	4.5	4.8	26	6	4
VH3V-12LR	500	10	10	12	M18×1.5	11	74	42	32	31.5	16	40	09	27	5.3	5.8	31	8	4
VH3V-15LR	500	13	12	15	M22×1.5	12	82	48	35	38.5	18	45	09	30	6.5	6	35	12	3
VH3V-18LR	500	13	12	18	M26×1.5	12	82	48	35	38.5	18	45	12	30	6.5	6	35	12	3
VH3V-22LR	400	20	19	22	M30×2	14	101	60	50	48.5	23	58	12	41	6.5	6	44	15	5.5
VH3V-28LR	350	25	24	28	M36×2	14	108	65	57	50.5	27.5	65	12	46	8.5	7	上一个：高压内螺纹球阀（带安装孔） 下一个：外螺纹高压球阀（CJZQ-H10L/H50L 在线询价 微信号： 详细内容： 验证码： 提交订单  重新填写 相关产品 不锈钢内螺纹一片式球阀 内螺纹三片式球阀/中型 二片式球阀内螺纹/重型 对焊高压球阀 导航栏目 不锈钢法兰 手动阀门 新闻中心 不锈钢法兰和高压不锈钢法兰有什么区 304法兰和316法兰有什么区别？ 消防管道中钛法兰如何试压 钛法兰是我国管道连接件行业的重要发 不锈钢法兰注意事项 联系我们 联系人：张厂长 手 机：13858880658 邮 箱： 公 司：温州精洲管件法兰有限公司官方网站 地 址：
