外螺纹高压球阀（CJZQ-H10L/H50L

【产品名称：外螺纹高压球阀】

【产品型号：CJZQ】

    上海国特阀门CJZQ外螺纹高压球阀阀体材料有碳钢、不锈钢；球体材料：碳钢、黄铜、不锈钢；工作温度：-25～＋100℃、-30～＋170℃；密封材料：丁晴橡胶、氟橡胶；手柄形式：铝质直柄、铝质曲柄、铸锌直柄04、铸锌曲柄、钢质直柄、钢质曲柄、不带手柄；表面处理：磷化、电镀黄锌；驱动形式：手动、气动、电动。

【产品介绍】：
    上海国特阀门CJZQ外螺纹高压球阀是引进德国先进工艺生产，产品使用期比国内同行高30%。阀体采用优质锻钢件，表面进行镀铬处理，外表美观、操作方便、密封性能好，是液压糸统管路上的首选产品。

【工作原理】：
    CJZQ外螺纹高压球阀靠旋转阀杆来使阀门畅通或闭塞。该阀设计结构紧凑、体积小。采用锻钢阀体，密封环为自润滑工程塑料，耐高压，密封性能好，手把搬动灵活舒适。球阀芯及阀体内外表面均做防腐处理。适用于各种油类及水基乳化液为介质的液压系统。可用于高、中、低压系统管道做为手动开关阀使用。

【产品特点】：
1、结构简单、体积小、重量轻。
2、流体阻力小，全通径的基本没有流阻。
3、可用于高、中、低压系统管道做为手动、气动或电动使用。
4、密封面材料广泛使用各种塑料，密封性好，能实现完全密封。
5、采用优质锻钢件，表面进行镀铬处理，外表美观、操作方便、密封性能好，是液压系统管路上的首选产品。

一、CJZQ外螺纹高压球阀的图形符号

二、技术参数
公称压力：31.5MPa～50.0MPa
适用介质：液压油Hydraulic Oil

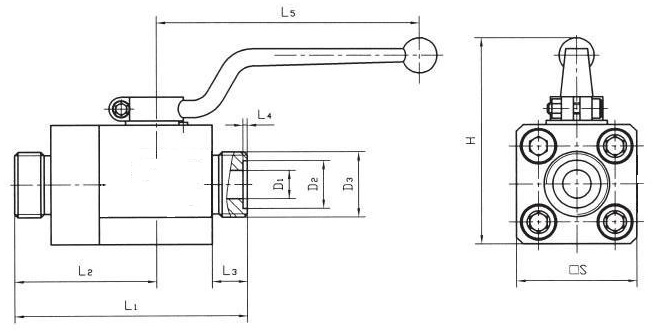

三、外形尺寸

生产销售       外螺纹高压球阀   焊接式高压球阀    卡套式高压球阀

生产：内螺纹高压球阀  外螺纹高压球阀 卡套式高压球阀 焊接时 高压球阀

           生产 各种螺纹高压球阀  非标高压球阀 定做

 L轻型高压球阀-250压力             S轻型高压球阀-320压力            内螺纹高压球阀                        内螺纹高压球阀

w-BKH-06L-04-11251                 w-BKH-06S-04-11251            BKH-G1/8-04-11251                    BKH-NPT1/8-04-11251

w-BKH-08L-06-11251                 w-BKH-08S-04-11251            BKH-G3/8-06-11251                    BKH-NPT3/8-06-11251

w-BKH-10L-08-11251                 w-BKH-10S-06-11251            BKH-G3/8-08-11251

w-BKH-12L-10-11251                 w-BKH-12S-08-11251            BKH-G3/8-10-11251                    BKH-NPT3/8-10-11251

w-BKH-15L-13-11251                 w-BKH-14S-10-11251            BKH-G1/2-10-11251                    BKH-NPT1/2-10-11251

w-BKH-18L-13-11251                 w-BKH-16S-13-11251            BKH-G3/4-20-11251                    BKH-NPT3/4-20-11251

w-BKH-18L-16-11251                 w-BKH-20S-16-11251            BKH-G1"-25-11251                      BKH-NPT1"-25-11251

w-BKH-22L-20-11251                 w-BKH-25S-20-11251            BKH-G11/4-32-11251                  BKH-NPT11/4-32-11251

w-BKH-28L-25-11251                 w-BKH-30S-25-11251            SKH-G11/2-40-11251                  SKH-NPT11/2-40-11251

w-BKH-35L-25-11251                  w-SKH-38S-32-11251           SKH-G2"-40-11251

w-SKH-35L-32-11251                                                                SKH-G2"-50-11251                     SKH-NPT 2"-50-11251

w-SKH-42L-32-11251

w-SKH-42L-40-11251
