低温球阀（-100℃、-196℃）

上海国特阀门DQ41F低温球阀适用于的各种管路上，用于截断或接通管路中的介质，选用不同材质，可分别适用于不同的温度和介质，最低工作温度为-196℃。低温球阀的驱动方式为手动、蜗轮蜗杆传动、气动或电动。低温球阀一般采用法兰连接，也可采用焊接连接。

【产品名称：低温球阀】

【产品型号：DQ41F】
上海国特阀门DQ41F低温球阀适用于低温液体贮运设备的管理系统，具有开关灵活、密封可靠的特点，也可用于其他低温和深冷介质的管理系统。本产品主要用于输出液态低温介质如乙烯、液氧、液氢、液化天然气、液化石油产品等低温介质。

【产品介绍】：
上海国特阀门DQ41F低温球阀适用于的各种管路上，用于截断或接通管路中的介质，选用不同材质，可分别适用于不同的温度和介质，最低工作温度为-196℃。低温球阀的驱动方式为手动、蜗轮蜗杆传动、气动或电动。低温球阀一般采用法兰连接，也可采用焊接连接。

【工作原理】：
DQ41F低温球阀经过特殊的低温处理，将粗加工的零件置于冷却介质中数小时（12小时），以释放应力，确保材料的低温性能，保证精加工尺寸，以防止阀门在低温工况时，因温度变化造成变形而导致的泄漏。

【产品特点】：
1、采用了在阀芯上开设减压孔的构造。
2、阀杆高度是通过计算、试验而得出的最佳长度。
3、垫片是使用了含有具有稳定密封性的陶瓷填充材料。
4、为了减少阀体的热损失，特别是为了保证阀门超低温下的使用，特意设计成重量轻、尺寸小的阀体。
5、长轴阀有低温流体流经的阀，采用长阀杆形式，可以避开外部热的作用使压盖保持常温，以防止盖密封件的性能降低。

【技术规范】：

设计依据	GB
设计标准	GB12237-89
结构长度	GB12221-89
连接法兰	GB/T 9113-2000 JB/T79-94
试验和检验	JB/T 9092-99

【型号、材料及主要参数】：

产品型号	DQ41F-10C-100	DQ41F-10P-100P
产品型号	DQ47F-10C-100	DQ47F-10P-100P
阀体	LCB	CF8
球体	304	304
阀杆	304	304
密封圈	PTFE	PTFE
填料	PTFE+O形圈	PTFE+O形圈
适用介质	水、油、蒸汽等	酸等腐蚀性介质
适用温度	-50-29℃	-196-29℃
蜗轮低温球阀	DQ后插入“3”表示，示例：DQ341F-16P
气动低温球阀	DQ后插入“6”表示，示例：DQ647F-16C
电动低温球阀	DQ后插入“9”表示，示例：DQ941F-25P

【阀盖加长颈部长度及供货范围】:

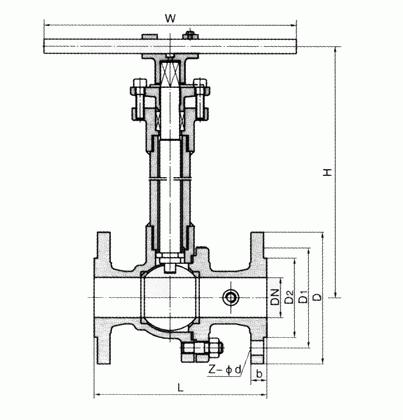

【连接尺寸】：

连接尺寸参数 1.6Mpa 单位:mm

产品型号 Type	公称通径 DN	PN1.6MPa								WT （kg）
产品型号 Type	公称通径 DN	L	D	D1	D2	b	Z-Φd	H	W	WT （kg）
DQ41F-16P DQ641F-16P DQ9B41F-16P	15	130	95	65	45	14	4-Φ14	178	140	3
	20	140	105	75	55	14	4-Φ14	184	160	4
	25	150	115	85	65	14	4-Φ14	195	180	5
	32	165	135	100	78	16	4-Φ18	280	250	9
	40	180	145	110	85	16	4-Φ18	280	300	11
	50	203	160	125	100	16	4-Φ18	300	350	15
	65	222	180	145	120	18	4-Φ18	330	350	19
	80	241	195	160	135	20	8-Φ18	360	400	27
	100	305	215	180	155	20	8-Φ18	400	500	38
	125	356	245	210	185	22	8-Φ18	430	600	58
	150	394	280	240	210	24	8-Φ23	500	800	81
	200	457	335	295	265	26	12-Φ23	680	800	95
	250	533	405	355	320	30	12-Φ25	790	1300	140

连接尺寸参数</spa
