法兰橡胶蝶阀（D41X、D341X）

【产品名称：法兰橡胶蝶阀】

【产品型号：D41X-16Q、D341X-16Q】

    上海国特阀门D41X法兰橡胶蝶阀阀座采用三元乙丙密封圈，光洁度好，柔韧性强，增强了阀板与阀座的密封性；阀板密封面采用球形密封面设计可以减轻扭矩，延长密封使用寿命。标准顶部法兰孔符合ISO5211标准，适合装配国产气动、电动等驱动装置。

【产品介绍】：
    上海国特阀门D41X法兰橡胶蝶阀阀体外部采用户外形环氧树脂粉末喷涂，铸件表面处理技术先进，喷涂外观精美，防腐性能更优。阀板采用SS304、SS316不锈钢材料，具有优良的耐腐蚀性能和较好的抗晶间腐蚀性能。采用无销扁轴连接，传动和双向密封可靠。

【工作原理】：
    D41X法兰橡胶蝶阀是用圆形蝶板作启闭件并随阀杆转动来开启、关闭和调节流体通道的一种阀门。并且还同时具有良好的流量调节功能和关闭密封特性，在大中口径、中低压力的使用领域。

【产品特点】：
1、流量特性趋直线，调节性能好。
2、驱动方式可选择手动、电动或气动。
3、密封件可更换，且密封可靠达到双向密封。
4、小巧轻便，容易拆装及维修，并可在任意位置安装。
5、结构简单、紧凑，操作扭矩小，90°回转开启迅速。
6、蝶板可根据用户要求喷涂覆层，如尼龙或聚四氟类。
7、蝶板与阀杆的连接采用无销钉结构，克服了有可能的内泄漏点。
8、蝶板外圆采用球面造型，提高了密封性能及延长了阀门的使用寿命，带压启闭5万次以上仍保持零泄漏。

【产品其他参数】：

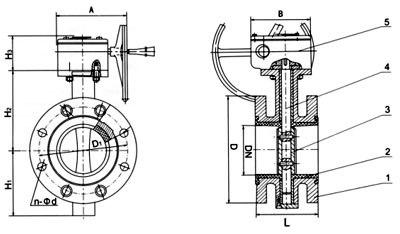

部件列表：1、阀体 2、阀座 3、蝶板 4、阀杆

用途：

材料：

压力等级：PN（MPa）　1.0　1.6

测试：

衬里层：电火花检测
试验与检验按GB/T13927标准
公称压力：PN（MPa）
阀体：PN×1.5
密封：PN×1.1
任选附件：蜗轮装置、气动装置、电动装置

尺寸：
