SD341X法兰伸缩蝶阀具有自动补偿管道热胀冷缩方便装卸的功能，使用于温度在120℃以下，公称压力在1.6MPa以下的石油，化工、电力、造纸、给排水和市政建设等工业管道上作调节流量和载断流体的最佳装置。
【产品名称：法兰伸缩蝶阀】
【产品型号：SD341X-16Q】
产品简介：
SD341X法兰伸缩蝶阀具有自动补偿管道热胀冷缩方便装卸的功能，使用于温度在120℃以下，公称压力在1.6MPa以下的石油，化工、电力、造纸、给排水和市政建设等工业管道上作调节流量和载断流体的最佳装置。
工作原理：
SD341X法兰伸缩蝶阀分三种类型：A、普通型：选用时按伸缩器的设计规范设计安装，如需加限位螺栓，请设计时注明。B、固定限位型：它即可伸缩，又能限位，具有把伸缩部分固定起来不让其伸缩的功能。其特点是功能多，适用范围更广。C、加长型：它是把普通型伸缩蝶阀的伸缩节加长，使其长度符合用户所需长度（不包括伸缩量），其特点是在老管路的改造时，原管路上的阀门需要更新换代，不需把原管道上的阀门的连接部分割衬，即可取而代之。加长型选用时也应考虑加限位措施，如需限位请设计时注明。
产品特点：
1、密封部位可调节更换，密封性能可靠。
2、结构独特，设计灵活，重量轻，省力，启闭迅速。
3、伸缩蝶阀不仅能补偿管道温差缩产生的热胀冷缩的功能，还能为维修阀门安装更换提供方便。
安装注意事项：
1、法兰伸缩蝶阀安装前必须平放，切勿随意磕碰，运行时严禁将支架卸掉。
2、出厂时结构长度为最小长度，安装时，拉至安装长度（即设计长度）。
3、当管道间长度超过伸缩阀安装长度时，请调整管道间隔，切勿强行拉伸缩蝶阀，以免损坏蝶阀。
4、法兰伸缩蝶阀可在任意安装，做温度补偿用时，在管道安装完成后，需沿管道轴线方向两端加支架，防止伸缩阀伸缩管拉出。
主要技术参数
公称通经DN（mm) | 50～2000 | 50～1600 | ||
公称药理PN（MPa) | 0.6 | 1.0 | 1.6 | |
密封试验(MPa) | 0.66 | 1.1 | 1.76 | |
强度试验(MPa) | 0.9 | 1.5 | 2.4 | |
适用温度 | 软密封 | X:-40℃～90℃;XF:-20℃～200℃ | ||
硬密封 | 碳钢:-29℃～425℃ 不锈钢-40℃～650℃ | |||
适用介质 | 水、空气、天然气、油品及弱腐蚀性流体 | |||
泄漏率 | 符合GB/T13927-92标准 | |||
驱动方式 | 蜗轮传动、电动、气动、液动 | |||
主要零部件材料
零件名称 | 材料 |
阀体 | WCB、QT450-10、不锈钢 |
蝶板 | WCB、QT450-10、不锈钢 |
阀轴 | 2Cr13不锈钢 |
密封圈 | 橡胶 |
填料 | 柔性石墨 |
采用标准
制造标准 | JB/T8527-97、GB/T 122387-89 |
法兰标准 | GB9113-2000、GB17241.6-1998 |
检验标准 | GB/T 13927-92 |

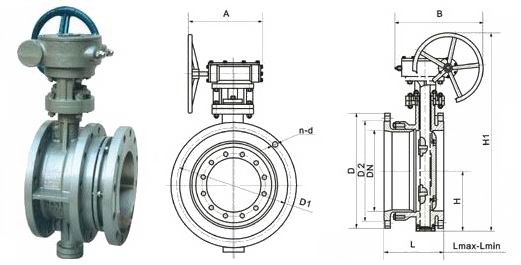

主要外形连接尺寸 单位：mm
规格 | D | D1 | D2 | Lmax | Lmin | H1 | H2 | N-Фd |
100 | 220 | 180 | 156 | 216 | 174 | 110 | 170 | 8-Ф18 |
125 | 250 | 210 | 184 | 232 | 186 | 123 | 182 | 8-Ф18 |
150 | 285 | 240 | 211 | 239 | 194 | 140 | 210 | 8-Ф22 |
200 | 340 | 295 | 266 | 264 | 214 | 170 | 238 | 8-Ф22 |
250 | 395 | 350 | 319 | 296 | 235 | 195 | 270 | 12-Ф22 |
300 | 445 | 400 | 370 | 300 | 250 | 222 | 300 | 12-Ф22 |
350 | 505 | 460 | 429 | 320 | 270 | 252 | 330 | 16-Ф22 |
400 | 565 | 515 | 480 | 332 | 282 | 285 | 368 | 16-Ф26 |
450 | 615 | 565 | 530 | 355 | 305 | 310 | 402 | 20-Ф26 |
500 | 670 | 620 | 582 | 365 | 315 | 337 | 438 | 20-Ф30 |
600 | 780 | 725 | 682 | 420 | 340 | 393 | 490 | 24-Ф30 |
700 | 895 | 840 | 794 | 446 | 396 | 450 | 558 | 24-Ф33 |
800 | 1015 | 950 | 901 | 476 | 426 | 515 | 625 | 28-Ф33 |
900 | 1115 | 1050 | 1001 | 506 | 456 | 560 | 685 | 28-Ф33 |
1000 | 1230 | 1160 | 1112 | 516 | 466 | 610 | 750 | 28-Ф36 |
1200 | 1455 | 1380 | 1328 | 560 | 510 | 725 | 880 | 32-Ф39 |
1400 | 1675 | 1590 | 1530 | 590 | 540 | 840 | 987 | 36-Ф42 |
1600 | 1915 | 1820 | 1750 | 630 | 585 | 960 | 1158 | 40-Ф48 |
1800 | 2115 | 2020 | 1950 | 680 | 630 | 1060 | 1258 | 44-Ф48 |
2000 | 2325 | 2230 | 2150 | 730 | 680 | 1165 | 1365 | 48-Ф48 |
