法兰硬密封蝶阀（D343H-16C）

【产品名称：法兰硬密封蝶阀】

【产品型号：D343H-16C】

产品简介：

D343H法兰硬密封蝶阀其结构采用三维偏心原理设计，弹性密封和硬软多层密封兼容的加工新工艺，使蝶阀在运行工作时，减少其扭矩力，达到省力，节能之功能。从而确保整体的抗腐蚀、耐高温、抗靡损的可靠性。

工作原理：

☆偏心1：阀轴位于阀座轴后面，使得密封能够完全紧密环绕接触整个阀座。

☆偏心2：阀轴中心线偏离管道和阀门中心线，这就免受阀门开启和关闭的干扰。

☆偏心3：阀座椎体轴偏离阀轴中心线，这样可以在关闭和开启过程中消除摩擦作用，并且实现环绕整个阀座的均匀一致的压缩密封效果。

产品特点：

1、高硬度材料的使用和内件趋于流线的外形设计使本阀耐冲蚀而长寿命。

2、采用耐高温材料和先进的喷焊技术，使本蝶阀可达到宽广的使用温度范围，因而满足了高温与低温工况条件下的使用要求。

3、刚性十足、密封可靠：为消除金属密封蝶阀对阀体变形的敏感性，须增加阀体刚性，本阀采用了高于国家标准阀体最小厚的企业设计标准，并对阀体内外筋肋进行合理排布，使其刚性十足，从而保证了密封的可靠性。

4、开启自如，操作力矩明显减小，因改进的三偏心蝶板密封曲线更加趋于正圆，这将意味着阀座的变形更趋微量，阀座的实际形量，远小于金属的弹性范围。从而宽阔了阀座弹性变形的余度，即使在高温状态下也不会超出所用材料的弹性范围。

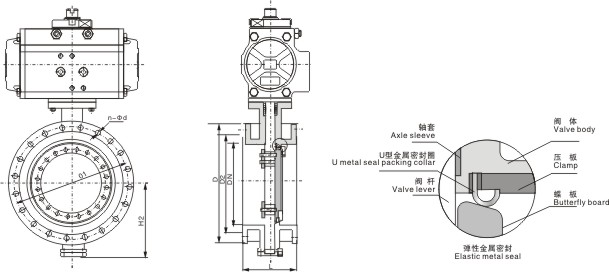

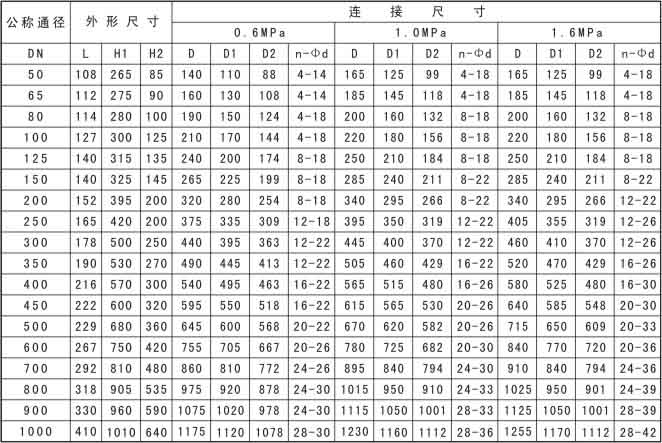

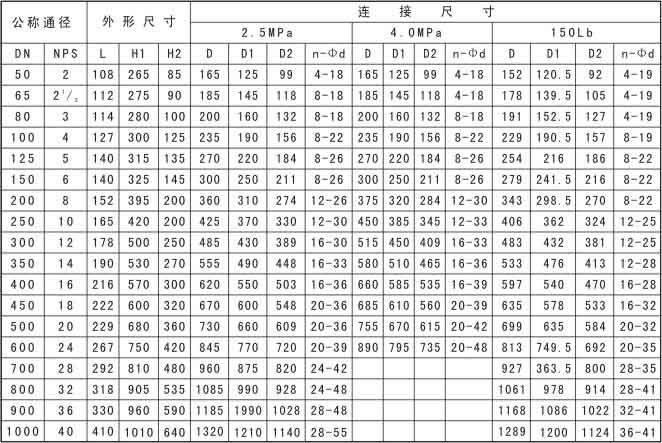

主要外形连接尺寸
