对夹式衬氟蝶阀（D371F46-16C

上海国特阀门D371F46对夹式衬氟蝶阀适用在0℃～120℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，上海杰一阀门有限公司生产的FEP衬氟蝶阀适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。

【产品名称：对夹式衬氟蝶阀】

【产品型号：D371F46-16C】

上海国特阀门D371F46对夹式衬氟蝶阀又称氟塑料衬里耐腐阀门，是将聚四氟乙烯树脂（或型材经加工）采用模压（或镶嵌）方法置于钢质或铁质的阀门承压件的内壁（同样的方法适用于各类压力容器及管路附件的内衬）或阀门内件的外表面，利用其在抗强腐蚀介质方面的独特性能制做成各类阀门和压力容器。

【产品介绍】：
上海国特阀门D371F46对夹式衬氟蝶阀适用在0℃～120℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，上海国特阀门有限公司生产的FEP衬氟蝶阀适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。

【工作原理】：
D371F46对夹式衬氟蝶阀阀体、阀座与阀板内衬聚四氟乙烯一体化，阀门工作时，只有阀体内衬与蝶板与介质接触，阀门可承受衬里材料介绍的介质腐蚀，采用四极密封结构并在密封面处配以耐温抗老化的的弹性四氟衬垫，完全达到介质的零泄漏。

【产品特点】：
1、可作快速切断或调节流量之用。
2、适用于要求可靠密封和良好调节特性的场合。
3、产品结构紧凑、外形美观，工艺合理、性能可靠。
4、该阀门操作轻便，严密的密封性能，超长的使用寿命。
5、阀体采用分体式，阀轴两端的密封由蝶板与阀座之间的旋转基面加氟橡胶来控制。
6、保证阀轴不与腔内流体介质接触，更换阀轴时非常方便，阀门不需要拆离管道即可完成。
7、蝶阀采用带有球形密封表面的衬聚四氟乙烯包衬蝶板，配以阀座基部的硅橡胶衬垫调节阀门的密封性能。

【设计规范遵循】：

遵循规范	STADNARD
设计与制造	GB12238
法兰尺寸	JB78/JB79（GB HG Sh）
压力试验	GB/T13927
标志	GB12220
供货	GB/T12252

【主要零部件材料表】：

序号	零件名称	灰铸铁	铸钢	不锈钢		超低碳不锈钢
序号	零件名称	Z	C	P	R	PL	RL
1	上、下阀体、阀盖	HT250	WCB	Cf8	CF8M	CF3	CF3M
2	蝶板	WCB	35（锻）	Cf8	CF8M	CF3	CF3M
3	蝶板轴	1Cr13	2Cr13	1Cr18Ni19	1Cr18Ni12Mo2Ti	00CR18N10	00Cr17Ni14Mo2
4	衬里层/阀座	PTFE（F4）PCTFE（F3）FEP（F46）PFA（可溶F4）
5	O型圈	FPM（氟橡胶）			FPM（氟橡胶）
6	张性条（垫）	SI（硅橡胶）			SI（硅橡胶）
7	调节定位座	0Cr18NI9	0Cr18NI9	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	00CR18N10	00Cr17Ni14Mo2
8	螺栓	35	35	1Cr18Ni19	1Cr17Ni2	1CR18NI9TI	1Cr18Ni9Ti
9	螺母	45	45	0Cr18NI19	0Cr18NI9	0Cr18NI19	0Cr18NI9
10	手柄	ZL01（铸造铝合金）

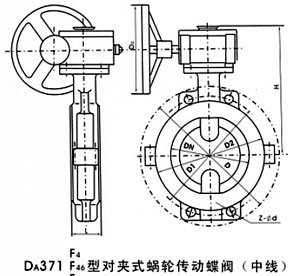

【主要连接尺寸及重量】：

公称通径		标准值							参考值
DN (mm)	NPS (inch)	L	D	D₁	D₂	f	b	Z-φd	D₀	H	W(kg)
DN (mm)	NPS (inch)	PN0.6(MPa)
40	1_1/2	33	130	100	80	3	16	4-φ14	160	140	2.5
50	2	43	140	110	90	3	16	4-φ14	200	200	3.5
65	2_1/2	46	160	130	110	3	16	4-φ14	250	250	4.5
80	3	46	182	150	125	3	18	4-φ18	250	250	6
100	4	52	205	170	145	3	18	4-φ18	300	185	7.5
125	5	56	235	200	175	3	20	8-φ18	300	203	11
150	6	56	260	225	200	3	20	8-φ18	200	225	16
200	8	60	315	280	255	3	22	8-φ18	200	275	48
250	10	68	370	335	310	3	24	12-φ18	240	315	60
300	12	78	435	395	362	4	24	12-φ23	240	348	75
350	14	78	485	445	412	4	26	12-φ23	280	415	82
400	16	102	535	495	462	4	28	16-φ23	280	460	123
450	18	114	590	550	518	4	28	16-φ23	320	500	150
500	20	127	640	600	568	4	30	16-φ23	320	530	180
600	24	154	755	705	670	5	30	20-φ25	360	610	225
700	28	165	860	810	775	5	32	24-φ25	360	675	315
800	32	190	975	920	880	5	34	24-φ30	360	805	385
900	36	203	1075	1020	980	5	36	24-φ30	380	995	420
1000	40	216	1175	1120	1080	5	36	28-φ30	400	1170	620
1200	48	254	1400	1340	1295	5	40	32-φ40	400	1295	788
