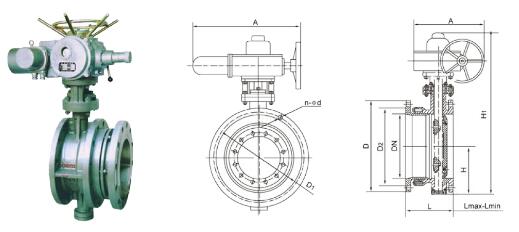

电动伸缩蝶阀（SD941X-16）

上海国特阀门SD941X电动伸缩蝶阀通常由角行程电动执行机构（0～90°部分回转）和伸缩蝶阀整体通过机械连接，经过安装调试后共同组成。可广泛应用于石油，化工、电力、造纸、给排水和市政建设等行业的工业过程自动控制系统中。

产品名称：电动伸缩蝶阀】

【产品型号：SD941X-16】
上海国特阀门SD941X电动伸缩蝶阀具有自动补偿管道热胀冷缩方便装卸的功能，使用于温度在120℃以下，公称压力在1.6MPa以下的石油，化工、电力、造纸、给排水和市政建设等工业管道上作调节流量和载断流体的最佳装置

【产品介绍】：

【工作原理】：
SD941X电动伸缩蝶阀分三种类型：A、普通型：选用时按伸缩器的设计规范设计安装，如需加限位螺栓，请设计时注明。B、固定限位型：它即可伸缩，又能限位，具有把伸缩部分固定起来不让其伸缩的功能。其特点是功能多，适用范围更广。C、加长型：它是把普通型伸缩蝶阀的伸缩节加长，使其长度符合用户所需长度（不包括伸缩量），其特点是在老管路的改造时，原管路上的阀门需要更新换代，不需把原管道上的阀门的连接部分割衬，即可取而代之。加长型选用时也应考虑加限位措施，如需限位请设计时注明。

【产品特点】：
1、密封部位可调节更换，密封性能可靠。
2、结构独特，设计灵活，重量轻，省力，启闭迅速。
3、当发生事故或停电时，可以通过手动操作控制蝶阀启闭。
4、除了能作调节和截流作用，还能补偿管道温差所产生的热胀冷缩功能外。

【主要技术参数】：

公称通径	DN（mm）	50～2000
公称压力	PN（MPa）	0.6	1.0	1.6
试验压力	强度试验	0.9	1.5	2.4
	密封试验	0.66	1.1	1.76
	气密封试验	0.6	0.6	0.6
适用温度	≤80℃
适用介质	空气、水、蒸气、煤气、油品等。
驱动形式	手动、蜗杆蜗轮传动、气传动、电传动。

【主要零件的材质】：

公称通径	DN（mm）	50～2000
公称压力	PN（MPa）	0.6	1.0	1.6
试验压力	强度试验	0.9	1.5	2.4
	密封试验	0.66	1.1	1.76
	气密封试验	0.6	0.6	0.6
适用温度	≤80℃
适用介质	空气、水、蒸气、煤气、油品等。
驱动形式	手动、蜗杆蜗轮传动、气传动、电传动。
