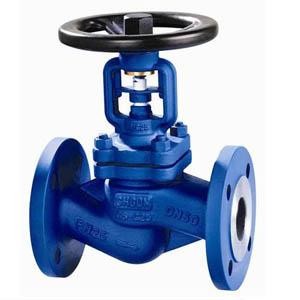

德标波纹管截止阀(WJ41H-16C、25C、40C)

上海国特阀门WJ41H德标波纹管截止阀是我公司引进先进德国技术，采用先进的金属波纹管密封技术制造，高性能金属波纹管，波纹管密封截止阀采用波纹管密封的设计，完全消除了普通阀门阀杆填料密封老化快易泄露的缺点，不但提高了使用能源效率，增加了生产设备的安全性，减少了维修费用及频繁的维修保养，还提供清洁安全工作环境。

【产品名称：德标波纹管截止阀】

【产品型号：WJ41H-16C、25C、40C】

上海国特阀门WJ41H德标波纹管截止阀用波纹管作为阀杆密封元件，可使阀杆部位无泄漏，以防止介质外漏的截止阀。没有流体流失提高了使用能源效率增加生产设备安全性减少了维护费用及频繁的维护保养降低经营成本，还提供了清洁安全的工作环境。最适用于蒸汽、易燃、易爆、导热油、高纯度、有毒等介质的管路上。

【产品介绍】：
上海国特阀门WJ41H德标波纹管截止阀是我公司引进先进德国技术，采用先进的金属波纹管密封技术制造，高性能金属波纹管，波纹管密封截止阀采用波纹管密封的设计，完全消除了普通阀门阀杆填料密封老化快易泄露的缺点，不但提高了使用能源效率，增加了生产设备的安全性，减少了维修费用及频繁的维修保养，还提供清洁安全工作环境。

【工作原理】：

WJ41H德标波纹管截止阀内部采用波纹管结构，不锈钢的波纹管下端焊接在阀杆上，以防止工艺流体浸蚀阀杆。另一端置于阀体和阀盖之间构成静密封。采用双重的密封设计若波纹管失效阀杆填料也会避免泄漏，波纹管焊于阀杆保持稳定的运行性能，避免由于阀塞振动引起阀杆振动。

【产品特点】：

1、杜绝外泄漏并符合国际密封标准。
2、使用寿命长减少维护次数降低经营成本。
3、没有流体损失降低能源损失提高工厂设备安全。
4、坚固耐用的波纹管密封设计保证阀杆的零泄漏提供无需维护的条件。
5、双重的密封设计（波纹管+填料）若波纹管失效，阀杆填料也会避免。

【技术规范】：

结构形式 construction	BB-BG-OS&Y
驱动方式 operation	手动hand-operated
驱动方式 operation	气动 pneumatic
设计标准 design standard	DIN3356
结构长度 face to face dimension	DIN3202
连接法兰 flanged ends	DIN2543-2545
试验和检验 test&inspection	DIN3230

【产品性能规范】：

公称压力(MPa) nominal pressure	壳体试验压力(MPa) shell test	密封试验压力(MPa) sealing test	适用温度(℃) suitable temp	适用介质 suitable madium
1.6	2.4	1.76	-20℃-350℃	水、蒸汽、油品等 water,steam,oil,etc.
2.5	3.75	2.75
4.0	6.0	4.4

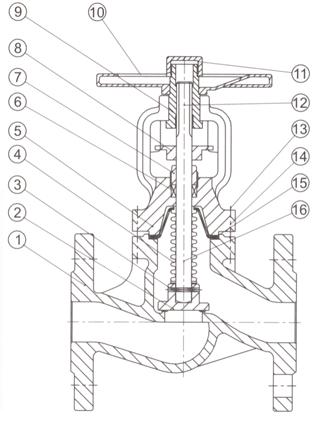

【主要零部件材质】：

序号NO.	名称part name	材质material
1	阀体body	GS-C25、CF8、CF3
2	阀瓣disc	2CR13、F304、F316
3	轴销hinge pin	F304、F316
4	波纹管组件bellows combination	F304、F316L
5	阀盖bonnet	GS-C25、CF8、CF3
6	填料packing	柔性石墨Flexible graphite、PTFE
7	压套gland	25#、F304、F316
8	定位片locator	25#、F304、F316
9	阀杆螺母stem nut	铜合金ZQA19-4
10	手轮hand wheel	碳钢carbon steel
11	并帽cap	25#
12	油杯oil cup	黄铜brass
13	六角螺母hexagon nut	ASTMA193 2H、A193-8、A193-8M
14	双头螺栓bolt	ASTMA193 B7、A193-B8、A193-B8M
15	垫片gasket	柔性石墨+不锈钢 flexible graphite+stainless steel、PTFE
16	阀杆stem	2Cr13、F304、F316

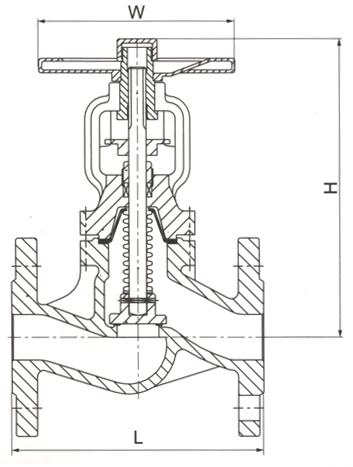

【产品尺寸】：

◇WJ41H-16◇

压力等级 pressure	PN16
口径size	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850
H	195	195	207	218	225	230	272	290	355	410	425	540	665	720
W	120	120	140	140	160	180	180	200	250	300	300	400	520	520
重量(kg)Weight	4	4.5	5	7	9	12	18.5	23	38.5	56	75	113.5	235	395
行程h	7	7	12	13	14	15	19	23	28	35	42	52	64	75
Kv	4.2	7.4	12	19	30	47	77	120	188	288	410	725	1145	1635

◇WJ41H-25◇

压力等级 pressure	PN25
口径size	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850
H	195	195	207	218	225	230	272	290	355	410	425	540	665	720
W	120	120	140	140	160	180	180	200	250	300	300	400	520	520
重量(kg)Weight	4	4.5	5.5	7.5	10	12.5	19	24	43	57	79	135	285	415
行程h	7	7	12	13	14	15	19	23	28	35	42	52	64	75
Kv	4.2	7.4	12	19	30	47	77	120	188	288	410	725	1145	1635

◇WJ41H-40◇

压力等级 pressure	PN40
口径size	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850
H	195	195	207	218	225	230	272	290	355	410	425	540	665	720
W	120	120	140	140	160	180	180	200	250	300	300	400	520	520
重量(kg)Weight	4	4.5	6	8	11.5	13.5	20	25	45	60	83	158	305	440
行程h	7	7	12	13	14	15	19	23	28	35	42	52	64	75
Kv	4.2	7.4	12	19	30	47	77	120	188	288	410	725	1145	1635
