角式截止阀(J44H-16C)

上海国特阀门J44H角式截止阀进出口通道不在同一方向上而成90°直角，流体通过阀门时会改变流体方向，安装在管路系统的拐角处，这样既节约了90度弯头，又便于操作。因此，这类阀门最适合在化肥厂的合成氨生产系统中和制冷系统中采用

【产品名称：角式截止阀】

【产品型号：J44H-16C】

上海国特阀门J44H角式截止阀阀体材质齐全（WCB、LCB、304、316等）用于公称压力PN1.6～32.0MPa，工作温度-29～540℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。

【产品介绍】：
上海国特阀门J44H角式截止阀进出口通道不在同一方向上而成90°直角，流体通过阀门时会改变流体方向，安装在管路系统的拐角处，这样既节约了90度弯头，又便于操作。因此，这类阀门最适合在化肥厂的合成氨生产系统中和制冷系统中采用。

【工作原理】：
J44H角式截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。

【产品特点】：
1、可安装在水平或垂直的管道上。
3、阀体材质可以选用高温不锈钢或低温碳钢材质（LCB）。
2、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能，密封好性能更可靠。
4、阀瓣与阀杆设计为一体结构，用以防止由于管路压力波动造成内件冲出阀体的可能性，结构紧凑，使用安全。

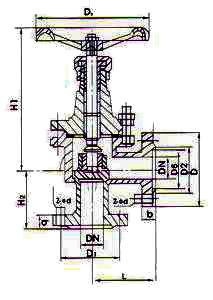

【产品尺寸】：

1.6MPa主要连接尺寸：

2.5MPa主要连接尺寸：
