角式波纹管截止阀(WJ44H-16C)

上海国特阀门WJ44H角式波纹管截止阀是安装在锅炉蒸汽管道上的最理想阀门，用波纹管作为阀杆密封元件，可使阀杆部位无泄漏，以防止蒸汽外漏的截止阀。没有流体流失提高了使用能源效率增加生产设备安全性减少了维护费用及频繁的维护保养降低经营成本，还提供了清洁安全的工作环境。

【产品名称：角式波纹管截止阀】

【产品型号：WJ44H-16C】

上海国特阀门WJ44H角式波纹管截止阀进出口通道不在同一方向上而成90°直角，流体通过阀门时会改变流体方向，安装在管路系统的拐角处，这样既节约了90度弯头，又便于操作。因此，这类阀门最适合在化肥厂的合成氨生产系统中和制冷系统中采用。

【产品介绍】：
上海国特阀门WJ44H角式波纹管截止阀是安装在锅炉蒸汽管道上的最理想阀门，用波纹管作为阀杆密封元件，可使阀杆部位无泄漏，以防止蒸汽外漏的截止阀。没有流体流失提高了使用能源效率增加生产设备安全性减少了维护费用及频繁的维护保养降低经营成本，还提供了清洁安全的工作环境。

【工作原理】：
WJ44H角式波纹管截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。

【产品特点】：
1、可安装在水平或垂直的管道上。
2、杜绝外泄漏并符合国际密封标准。
3、使用寿命长、减少维护次数、降低经营成本。
4、没有流体损失降低能源损失提高工厂设备安全。
5、双重的密封（波纹管+石墨）设计若波纹管失效阀杆填料也会避免。
6、坚固耐用的波纹管密封设计保证阀杆的零泄漏提供无需维护的条件。

【技术规范】：

设计标准	DIN3356
结构长度	DIN3202
连接法兰	DIN2543-2545
试验和检验	DIN3230

【试压规范】:

公称压力（MPa）	壳体试验压力(MPa)	密封试验压力(MPa)	适用温度(℃)	使用介质
1.6	2.4	1.76	≤350℃	水、蒸汽、油品等
2.5	3.75	2.75
4.0	6.0	4.4
6.4	9.6	7.04

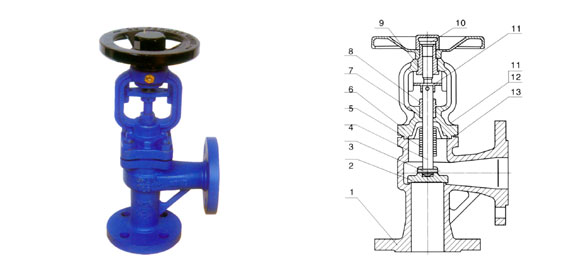

【主要零部件材质】:

序号	名称	材质
1	阀体	GS-C25 1.7363、1.4308、1.4408、1.4306、1.4301
2	阀瓣	ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
3	轴销	ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
4	阀杆	ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
5	波纹管组件	1Cr18Ni9Ti、304、316
6	阀盖	GS-C25 1.7363、1.4308、1.4408、1.4306、1.4301
7	填料	柔性石墨
8	填料压盖	GS-C25 1.7363、1.4308、1.4408、1.4306、1.4301
9	阀杆螺母	WCB、QT400-18
10	手轮	铜合金
11	双头螺栓	ASTM A193-B7、A320-B8、A193-B8M
12	六角螺母	ASTM A194-2H、A194-8、A194-8M
13	垫片	柔性石墨+不锈钢

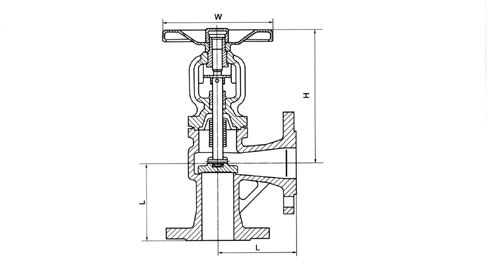

【产品尺寸及重量】:

WJ44-16

压力等级	PN16
口径	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980
H	166	166	172	175	193	195	213	227	294	325	355	440	580	620	785
W	120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量（kg）	4	5	6	10	13	18	25	30	40	50	100	180	300	450	670

WJ44-25

压力等级	PN25
口径	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980
H	166	166	172	175	193	195	213	227	294	325	355	440	580	620	785
W	120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量（kg）	4	5	6	11	14	19	27	32	43	53	110	200	330	480	700

WJ44-40

压力等级	PN40
口径	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980
H	166	166	172	175	193	195	213	227	294	325	355	440	580	620	785
W	120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量（kg）	4	5	6	11	14	20	28	33	45	55	120	210	350	500	730
