锻钢保温截止阀（BJ41Y-1500LB）

上海国特阀门BJ41Y锻钢保温截止阀在锻钢阀的基础上焊接保温夹套层，注入蒸汽或导热油来确保阀体的温度。利用外部热源在阀门的外部循环加热，可以有效防止介质通过阀门时温度损失，保证介质的温度。主要用于石油、化工等各类高压系统中。

【产品名称：锻钢保温截止阀】

【产品型号：BJ41Y-1500LB】

上海国特阀门BJ41Y锻钢保温截止阀阀体的材质有: A105、F304、F304L、F316、F316L、F11、F22。工作压力1.6-42MPA(美标从150LB-2500LB)。工作温度-20℃- 550℃，阀门口径从DN10-DN50。连接方式:法兰、丝口或焊接。

【产品介绍】：
上海国特阀门BJ41Y锻钢保温截止阀在锻钢阀的基础上焊接保温夹套层，注入蒸汽或导热油来确保阀体的温度。利用外部热源在阀门的外部循环加热，可以有效防止介质通过阀门时温度损失，保证介质的温度。主要用于石油、化工等各类高压系统中。

【工作原理】：
BJ41Y锻钢保温截止阀阀体、阀盖等承压件采用整体锻造(胎模型锻)，阀体法兰也可采用焊接形式及螺纹连接。阀杆头部设计有锥形的上密封面，当阀门全开时阀盖的上密封座严密吻合，无外泄漏。阀体与阀座的连接形式有法兰连接、焊接。在阀体上对堆焊合金层或不锈钢阀门直接在阀体上加工而成，堆焊层厚度大干等于2mm。

【产品特点】：
1、结构紧凑、启闭性好、高度小、维护方便。
2、阀瓣可变换为节流型、针型、球型和止回型。
3、具有抗气蚀作用耐磨、耐蚀、耐冲刷、使用寿命长。
4、密封面为硬质合金不易磨损、擦伤、密封性能好。寿命长。
5、适用于水、蒸汽、油品管路上、具有耐高温、耐高压的特点。
6、阀杆底部的启闭处为半球体形阀瓣、阀杆及阀瓣表面为硬质合金层。
7、流量阻力小、关闭更严密、润滑油不易流失、摩擦力小、阀门启闭轻松、动作灵敏。

【标准材质明细表】：

序号	零件名称	CS to ASTM	AS to ASTM	AS to ASTM
		Type A105	Type F22	Type F304(L)		Type F316(L)
1	阀体	A105	A182F22	A182F304(L)		A182F316(L)
2	垫片	316夹柔性石墨+graphite		316夹柔性石墨 SS+PTFE
3	阀盖螺栓	A193 B7	A193 B16	A193 B8		A193 B8M
4	圆柱销	A276 420
5	填料压套	A276 410		A182 F304(L)		A182 F316(L)
6	活节螺栓	A193 B7	A193 B16	A193 B8		A193 B8M
7	螺母	A194 2H	A194 4	A193 8		A193 8M
8	阀杆螺母
9	螺母	A194 2H	A194 4		A193 8	A193 8M
10	铭牌	SS
11	手轮	A197
12	填料压板	A216 WCB			A351 Cf8
13	填料	Flexible Graphite			PTFE
14	阀盖	A105	A276 304		A182 F304(L)	A182 F316(L)
15	阀杆	A182 F6	A182 F304		A182 F304(L)	A182 F316(L)
16	阀瓣	A276 420	A276 304		A276 304(L)	A276 316(L)
适用介质		水、蒸气、油品等	水、蒸气、油品等		硝酸、醋酸等
适用温度		-29℃-425℃	-29℃-550℃		-29℃-180℃

※注意：客户需求的其他材质也可采用密封材料配对由客户指定内代件代号决定。AS＝合金钢；SS＝不锈钢

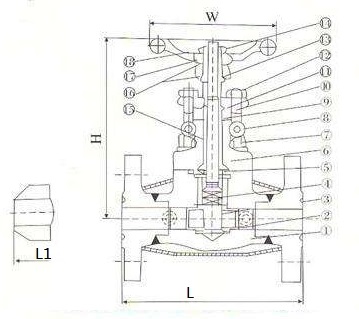

【尺寸和重量】：

NPS		1/2	3/4	1	1　1/4	1　1/2	2
L(RF) L1 (BW)	900-1500Lb	216	229	254	279	305	371
L(RF) L1 (BW)	900-1500Lb	216	229	254	279	305	368
H(OPEN)		207	207	240	258	330	355
W		125	125	160	160	180	200
2-G		3/8	3/8	3/8	1/2	1/2	1/2
