上海国特阀门J11Y内螺纹锻钢截止阀阀瓣、阀座密封面采用司太立（stellite）钴基硬质合金堆焊而成耐磨、耐高温、抗擦伤性能好。阀杆经调质和表面氮化处理。阀盖填料函深度合理填料加缓蚀剂密封可靠。阀门具有倒密封结构保证阀门开启运行时不经阀杆外漏。广泛用于石油、化工、天然气、冶金、化纤、造纸、城建、等领域。
【产品名称：内螺纹锻钢截止阀】
【产品型号：J11Y-150LB-2500LB】
上海国特阀门J11Y内螺纹锻钢截止阀阀体的材质有: A105、F304、F304L、F316、F316L、F11、F22。工作压力1.6-42MPA(美标从150LB-2500LB)。工作温度-20℃- 550℃，阀门口径从DN10-DN50。
【产品介绍】：
上海国特阀门J11Y内螺纹锻钢截止阀阀瓣、阀座密封面采用司太立（stellite）钴基硬质合金堆焊而成耐磨、耐高温、抗擦伤性能好。阀杆经调质和表面氮化处理。阀盖填料函深度合理填料加缓蚀剂密封可靠。阀门具有倒密封结构保证阀门开启运行时不经阀杆外漏。广泛用于石油、化工、天然气、冶金、化纤、造纸、城建、等领域。
【工作原理】：
J11Y内螺纹锻钢截止阀阀体、阀盖等承压件采用整体锻造(胎模型锻)，阀体法兰也可采用焊接形式及螺纹连接。阀杆头部设计有锥形的上密封面，当阀门全开时阀盖的上密封座严密吻合，无外泄漏。阀体与阀座的连接形式有法兰连接、焊接。在阀体上对堆焊合金层或不锈钢阀门直接在阀体上加工而成，堆焊层厚度大干等于2mm。
【产品特点】：
1、阀门具有上密封结构，保证阀门开启运行时不经阀杆外漏。
2、阀盖填料函深度合理，填料加缓蚀剂，密封可靠，开关平稳。
3、产品设计制造按ANSIB16.34、E101标准，可与进口设备配备使用。
4、阀门中腔采用压力自紧式密封结构，内腔压力越高密封性能越好。
5、阀瓣和阀座的密封面采用司太立（stellite）钴基硬质合金堆焊而成。

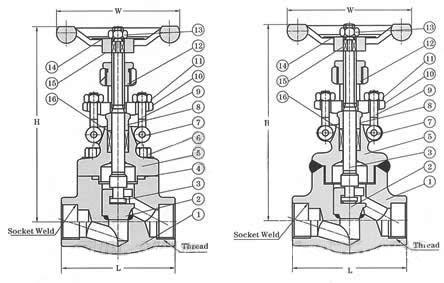

【零件材料】：
序号 | 零件名称 | CStoASTM | AStoASTM | SStoASTM | |||
A105 | F22 | F304(L) | F316(L) | ||||
1 | 阀体 | A105 | A182F22 | A182F304(L) | A182F316(L) | ||
2 | 阀瓣 | A276420 | A276304 | A276304(L) | A276316(L) | ||
3 | 阀杆 | A182F6 | A182F304 | A182F304(L) | A182F316(L) | ||
4 | 垫片 | 316夹柔性石墨 | 316夹PTFE | ||||
5 | 阀盖 | A105 | A276f304 | A276F304(L) | A276F316(L) | ||
6 | 螺栓 | A193B7 | A193B16 | A193B8 | A193B8M | ||
7 | 销钉 | A276420 | A276 304 | ||||
8 | 填料压套 | A276410 | A182F304(L) | A182F316(L) | |||
9 | 活节螺栓 | A193B7 | A193B16 | A193B8 | A193B8M | ||
10 | 填料压板 | A216WCB | A351CF8 | ||||
11 | 螺母 | A1942H | A1944 | A1948 | A1948M | ||
12 | 阀杆螺母 | A276410 | |||||
13 | 锁紧螺母 | A1942H | A1944 | A1948 | A1948M | ||
14 | 铭牌 | SS | |||||
15 | 手轮 | A197 | |||||
16 | 填料 | 柔性石墨 | PTFE | ||||
适用介质 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||||
适用温度 | —29℃～425℃ | —29℃～550℃ | —29℃～200℃ | ||||
※注意：1、客户需求的其他材质也可采用。密封面料配对由客户指定内件代号决定。
2、CS=碳钢；AS=合金钢；SS=不锈钢；
【规格尺寸及重量】（mm）
800LB
NPS | 缩径 | 3/8" | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | |
全径 | 3/8" | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | ||
L | 79 | 79 | 92 | 111 | 120 | 152 | 172 | 200 | |
H(开) | 166 | 166 | 171 | 207 | 240 | 258 | 330 | 355 | |
W | 100 | 100 | 100 | 125 | 160 | 160 | 180 | 200 | |
重量 | 螺栓式 | 1.9 | 1.9 | 2.1 | 3.5 | 6.0 | 7.5 | 11.4 | 14.6 |
焊接式 | 1.7 | 1.7 | 1.9 | 3.3 | 5.2 | 6.8 | 10.6 | 13.8 | |
900～1500LB
NPS | 缩径 | 3/8" | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | |
全径 | 3/8" | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | ||
L | 92 | 111 | 111 | 120 | 152 | 172 | 200 | 220 | |
H(开) | 171 | 207 | 207 | 240 | 258 | 330 | 355 | 370 | |
W | 100 | 125 | 125 | 160 | 160 | 180 | 200 | 240 | |
重量 | 螺栓式 | 2.2 | 3.7 | 3.6 | 6.8 | 7.6 | 11.6 | 15.0 | 21.9 |
焊接式 | 2.0 | 3.4 | 3.3 | 6.0 | 5.6 | 10.3 | 14.2 | 18.0 | |

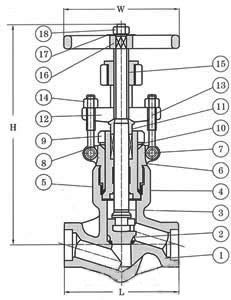

【2500LB自密封截止阀】 | |
 | |
【零件材料】：
序号 | 零件名称 | CStoASTM | AStoASTM | SStoASTM | |
A105 | A182F22 | A182F304 | A182F316(L) | ||
1 | 阀体 | A105 | A182F22 | A182F304(L) | A182F316(L) |
2 | 阀瓣 | A276420 | A276304 | A276304(L) | A276F316(L) |
3 | 阀杆 | A182F6 | A182F304 | A182F304(L) | A182F316(L) |
4 | 密封圈 | A182F304L | A182F316L | ||
5 | 密封螺母 | A105 | A182F304 | A182F304(L) | A182F316L |
6 | 阀盖 | A105 | A182F22 | A182F304(L) | A182F316(L) |
7 | 销钉 | A276420 | A182F304 | ||
8 | 垫圈 | A105 | A182F22 | A182F304(L) | A182F316(L) |
9 | 提升螺母 | A1942H | A1944 | A1948 | A1948M |
10 | 填料 | 柔性石墨 | ＰＴＦＥ | ||
11 | 填料压套 | A2７6420 | A182F304 | ||
12 | 活节螺栓 | A193B7 | A193B16 | A193B8 | A193B8M |
13 | 填料压板 | A216WCB | A351CF8 | ||
14 | 螺母 | A194 2H | A1944 | A1948 | A1948M |
15 | 阀杆螺母 | A276 410 | |||
16 | 手轮 | A197 | |||
17 | 锁紧螺母 | A1942H | A1944 | A1948 | A1948M |
18 | 油嘴 | 铜 | |||
适用介质 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
适用温度 | —29℃～425℃ | —29℃～550℃ | —29℃～200℃ | ||
【规格尺寸及重量】（mm）
NPS | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | |
L | 900Lb-150Lb | 140 | 140 | 140 | 178 | 178 | 216 |
2500Lb | 186 | 186 | 186 | 232 | 232 | 279 | |
H(开) | 333 | 333 | 333 | 408 | 408 | 524 | |
W | 160 | 160 | 180 | 200 | 250 | 280 | |
重量 | 900LB-1500LB | 11.2 | 10.5 | 10.1 | 21.0 | 19.6 | 40.4 |
2500LB | 12.3 | 11.6 | 10.8 | 28.0 | 26.4 | 43.8 | |
