水下底阀、双门底阀、水上底阀

【产品名称：水下底阀】

【产品型号：H42X】

一、H42X水下底阀性能规范

型号公称压力试验压力工作温度℃适用介质强度（水）MPa密封（水）MPaH42X-2.50.250.40.25≤50水

二、H42X水下底阀主要零件材料

零件名称材料阀体、阀盖、阀瓣灰铸铁密封圈橡胶垫片石棉板

三、H42X水下底阀外形尺寸和连接尺寸

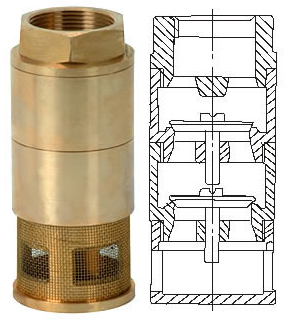

双门底阀概述：

本底阀采用双阀串联式结构均配各类型加油机配套使用。安装在加油机吸油管的最下端可阻止油液返回油罐。

双门底阀规格尺寸：

一、水上底阀性能与用途

该阀是水上式底阀的更新换代产品，作底阀时可安装在进水管露在水面上立管的转弯处，作止回阀用时，可代替弯头装在泵出水口的90度转弯处。本阀摩擦阻力小，安装简单，维修方便，可在水上安装维修，其密封性能好，可达到滴水不漏，即降低了供水运行费用双节能5-7%左右。

主要适于石油、化工、纺织、印染、冶金、矿山、排灌等行业的水泵配套使用。

可在泵前用，代替底阀。可在泵后用，代替止回阀。

二、水上底阀性能参数

工作压力：0.6、1.0Mpa

工作介质：水

工作温度：≤80℃

三、水上底阀结构与原理

本阀由1.阀体2.阀瓣3.活塞杆4.阀盖5.定位柱等零件组成。详见下图。启动水泵前先向吸水管中充满液体，使水泵有足够的吸力，将液体吸入阀门，打开活塞阀瓣，从而进行供水作业，当停泵后，阀瓣在液压力和本身重力的作用下关闭，而阻止液体回到泵前。

四、水上底阀主要尺寸
