衬氟隔膜阀（G41F46-16C）

【产品名称：衬氟隔膜阀】

【产品型号：G41F46-16C、G45F46】

    上海国特阀门G41F46衬氟隔膜阀阀体采用铸钢或不锈钢为材质，采用四氟或其他橡胶为膜片，阀体和膜片的紧密配合提供阀体密封和阀座密封，确保了管道内部和外部环境完全隔绝。

【产品介绍】：
    上海国特阀门G41F46衬氟隔膜阀用于控制一般腐蚀性以及强腐蚀性介质，阀体内腔表面覆有可选择的各种氟塑料，适用各种浓度的盐酸、硫酸、氢氟酸、王水、硝酸、各种有机酸、强碱、强氧化剂、浓稀酸交替、酸碱交替、有机溶剂、除熔融碱金属、元素氟及芳香烃类外的其它强腐蚀性介质；

【工作原理】：
    G41F46衬氟隔膜阀开启和关闭是由阀杆的上下运动来实现。当阀杆处于上位时，球形膜片向上弯曲阀门形成导通状态。当阀杆由上往下运动时带动阀芯使膜片弯曲，被迫膜片紧帖阀座区或，关闭了管道流体通向路径。

【产品特点】：
1、隔膜可更换，维护费用低。
2、没有填料函，因此没有外漏。
3、流线型的流道，使得压力损失小。
4、弹性密封的开闭件，确保没有内漏。
5、阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆等零件不受介质侵蚀。

【主要零部件材料表】：

【技术规范】：

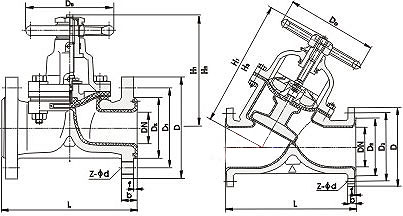

公称通径		标准值							参考值
DN(mm)	NPS(inch)	L	D	D1	D2	f	b	Z-фd	d0	H	H1	WT(kg)
		PN0.6MPa / PN1.0MPa
15	1/2	125	95	65	45	2	14	4-ф14	100	105	110	3.5
20	3/4	135	105	75	55	2	16	4-ф14	100	115	125	4
25	1	145	115	85	65	2	16	4-ф14	120	120	135	5.5
32	11/4	160	135	100	78	2	18	4-ф18	120	125	150	8
40	11/2	180	145	110	85	3	18	4-ф18	140	135	175	11
50	2	210	160	125	100	3	20	4-ф18	140	155	195	14
65	21/2	250	180	145	120	3	20	4-ф18	200	170	200	23
80	3	300	195	160	135	3	22	4-ф18	200	200	255	29
100	4	350	215	180	155	3	22	8-ф18	280	270	325	46
125	5	400	245	210	185	3	24	上一个：内螺纹隔膜阀(G11W-16P) 下一个：衬胶隔膜阀（G41J-10） 在线询价 微信号： 详细内容： 验证码： 提交订单  重新填写 相关产品 衬里隔膜阀（EG41W-16C） 内螺纹隔膜阀(G11W-16P) 衬胶隔膜阀（G41J-10） 直通式衬胶隔膜阀（G46J-10） 导航栏目 不锈钢法兰 手动阀门 新闻中心 不锈钢法兰和高压不锈钢法兰有什么区 304法兰和316法兰有什么区别？ 消防管道中钛法兰如何试压 钛法兰是我国管道连接件行业的重要发 不锈钢法兰注意事项 联系我们 联系人：张厂长 手 机：13858880658 邮 箱： 公 司：温州精洲管件法兰有限公司官方网站 地 址：
