直通式衬胶隔膜阀（G46J-10）

【产品名称：直通式衬胶隔膜阀】

【产品型号：G46J-10、EG46J】
    上海国特阀门G46J直通式衬胶隔膜阀阀体采用铸钢或不锈钢为材质，采用四氟或其他橡胶为膜片，阀体和膜片的紧密配合提供阀体密封和阀座密封，确保了管道内部和外部环境完全隔绝。

【产品介绍】：
    上海国特阀门G46J直通式衬胶隔膜阀没有堰，流体在阀门内腔直流，基于这一特点，它特别适用于某些粘性流体、水泥浆以及沉淀性流体。衬里材料的多样性，可适用于各种介质，并具有强度高、耐腐蚀性能好的特点。另有英标EG46J直通式衬胶隔膜阀生产

【工作原理】：
    G46J直通式衬胶隔膜阀开启和关闭是由阀杆的上下运动来实现。当阀杆处于上位时，球形膜片向上弯曲阀门形成导通状态。当阀杆由上往下运动时带动阀芯使膜片弯曲，被迫膜片紧帖阀座区或，关闭了管道流体通向路径。

【产品特点】：
1、隔膜可更换，维护费用低。
2、没有填料函，因此没有外漏。
3、流线型的流道，使得压力损失小。
4、弹性密封的开闭件，确保没有内漏。
5、流体通道是直的，因此流体损失更小，磨损更小。
6、阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆等零件不受介质侵蚀。
7、由於密封件为富有弹性的橡胶隔膜。因此还具有较好的密封性和最小的关闭力。
8、视胶隔膜阀的阀体内腔表面视复有厅供选择的多种橡胶。因此具有优越的耐腐蚀的特点。

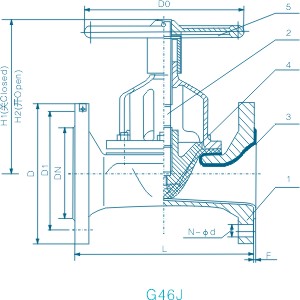

【零部件名称】：

【主要连接尺寸】：

公称压力 (Map)	工作压力 (Map)	通径		L	D	D1	N-φd	F	H1	H2	D0	重量 (KG)
		mm	inch
1.0	1.0	20	3/4	117	105	75	4-14	2	150	150	120
		25	1	127	115	85	4-14	2	150	150	120	3.5
		32	11/4	146	140	100	4-18	2	152	152	120	5
		40	11/2	159	150	110	4-18	2	152	152	120	6
		50	2	190	165	125	4-18	2	163	163	230	8.5
		65	21/2	216	185	145	4-18	2	205	205	230	16
		80	3	254	200	160	8-18	2	220	220	280	22
		100	4	305	220	180	8-18	3	262	262	280	32
	0.6	125	5	356	250	210	8-18	上一个：衬胶隔膜阀（G41J-10） 下一个：直流式衬胶隔膜阀（G45J-10） 在线询价 微信号： 详细内容： 验证码： 提交订单  重新填写 相关产品 衬里隔膜阀（EG41W-16C） 内螺纹隔膜阀(G11W-16P) 衬氟隔膜阀（G41F46-16C） 衬胶隔膜阀（G41J-10） 导航栏目 不锈钢法兰 手动阀门 新闻中心 不锈钢法兰和高压不锈钢法兰有什么区 304法兰和316法兰有什么区别？ 消防管道中钛法兰如何试压 钛法兰是我国管道连接件行业的重要发 不锈钢法兰注意事项 联系我们 联系人：张厂长 手 机：13858880658 邮 箱： 公 司：温州精洲管件法兰有限公司官方网站 地 址：
