上海国特阀门G41J衬胶隔膜阀用于盐酸、30%硫酸、硝酸等一般腐蚀性介质，衬里材质可供选择的各种橡胶。除强氧化剂(如硝酸、铬酸、浓流酸及过氧化氢等和有机溶剂)外的氢氰酸、50%氟硅酸、盐酸、30%硫酸、50%氢氟酸、85%磷酸、碱、盐类、镀金属溶液、氢氧化纳、氢氧化钾、中性盐水溶液、10%次氯酸钠、湿氯气、氨水、大部分醇类、有机酸及醛类、水泥、石灰浆、植物油、元素气体、醚类、酮类、酯类、除盐水、净化水等介质；
【产品名称：衬胶隔膜阀】
【产品型号：G41J-10】
上海国特阀门G41J衬胶隔膜阀阀体采用铸钢或不锈钢为材质，采用四氟或其他橡胶为膜片，阀体和膜片的紧密配合提供阀体密封和阀座密封，确保了管道内部和外部环境完全隔绝。
【产品介绍】：
上海国特阀门G41J衬胶隔膜阀用于盐酸、30%硫酸、硝酸等一般腐蚀性介质，衬里材质可供选择的各种橡胶。除强氧化剂(如硝酸、铬酸、浓流酸及过氧化氢等和有机溶剂)外的氢氰酸、50%氟硅酸、盐酸、30%硫酸、50%氢氟酸、85%磷酸、碱、盐类、镀金属溶液、氢氧化纳、氢氧化钾、中性盐水溶液、10%次氯酸钠、湿氯气、氨水、大部分醇类、有机酸及醛类、水泥、石灰浆、植物油、元素气体、醚类、酮类、酯类、除盐水、净化水等介质；
【工作原理】：
G41J衬胶隔膜阀开启和关闭是由阀杆的上下运动来实现。当阀杆处于上位时，球形膜片向上弯曲阀门形成导通状态。当阀杆由上往下运动时带动阀芯使膜片弯曲，被迫膜片紧帖阀座区或，关闭了管道流体通向路径。
【产品特点】：
1、隔膜可更换，维护费用低。
2、没有填料函，因此没有外漏。
3、流线型的流道，使得压力损失小。
4、弹性密封的开闭件，确保没有内漏。
5、阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆等零件不受介质侵蚀。
6、由於密封件为富有弹性的橡胶隔膜。因此还具有较好的密封性和最小的关闭力。
7、视胶隔膜阀的阀体内腔表面视复有厅供选择的多种橡胶。因此具有优越的耐腐蚀的特点。
【用途和主要性能规范】：
| 内衬材质（代号） | 适用温度 | 适用介质 |
| 硬橡胶（NR） | -10℃～85℃ | 除强氧化剂（如销酸、铬酸、浓硫酸及过氧化氢等有有机溶剂）外的氢氯酸、氟硅酸、蚁酸和酚酸、盐酸、30%硫酸、50%氢氟酸、80%磷酸、碱、盐类、镀金属溶液、氢氧化钠、氢氧化钾、中性盐水溶液、10%次氯酸钠、湿氯气、氨水、大部分醇类，有机酸及醛类等。 |
| 软橡胶（BR） | -10℃～85℃ | 具有良好的耐磨性能。主要用于50%以下的硫酸，氢氧化钠、氢氧化钾、中性盐浴溶液及氨液，水泥、粘土、煤渣灰、颗粒状化肥及磨损性较强的固态流体，各种浓度稠粘液等。 |
| 丁基胶（IIR） | -10℃～120℃ | 抗腐蚀、耐磨耗。能耐极大多数的有机酸、碱和氢氧化合物、无机盐及无机酸元素气体、醇类、醛类、醚类、酮类、酯类等。 |
| 氯丁胶 | （CR）-10℃～120℃ | 动物油、植物油和无机润滑油及pH值变化范围很大的腐蚀性泥浆，抗磨性好。 |
| 铸铁内衬 | -40℃～100℃ | 非腐蚀性介质 |

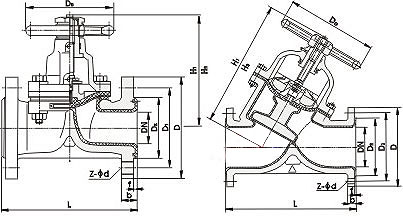

隔膜材质（代号） 适宜温度 适用介质 丁基胶（B级） -40℃～100℃ 良好的耐酸碱性。85%硫酸、盐酸、氢氟酸、磷酸、荷性碱和多种酯类。 天然胶（Q级） -50℃～100℃ 用于净化水、无机盐、稀释无机酸。 【主要性能参数】： 型号 公称通径DN（mm） 工作压力WP（Mpa） 试验压力（Mpa） 试验温度（℃） 密封 强度 G41J W-16 20-50 1.6 1.76 2.4 常温 G41J W-10 65-200 1.0 1.1 1.5 【主要连接尺寸】： 公称通径 标准值 参考值 DN(mm) NPS(inch) L D D1 D2 f b Z-фd d0 H H1 WT(kg) PN0.6MPa / PN1.0MPa 15 1/2 125 95 65 45 2 14 4-ф14 105 110 3.5 20 3/4 135 105 75 55 2 16 4-ф14 100 115 125 4 25 1 145 115 85 65 2 16 4-ф14 120 120 135 5.5 32 11/4 160 135 100 78 2 18 4-ф18 120 125 150 8 40 11/2 180 145 110 85 3 18 4-ф18 140 135 175 11 50 2 210 160 125 100 3 20 4-ф18 140 155 195 14 65 21/2 250 180 145 120 3 20 4-ф18 200 170 200 23 80 3 300 195 160 135 3 22 4-ф18 200 200 255 29 联系人：张厂长 手 机：13858880658 邮 箱： 公 司：温州精洲管件法兰有限公司官方网站 地 址：
【隔膜材质的推荐使用范围】：
