上海国特阀门H41Y锻钢法兰升降式止回阀有螺栓连接阀盖的和自密封结构，阀瓣与阀座密封面采用钴基硬质合金等离子喷焊而成硬度高、抗冲蚀、经久耐用。用于石油、石化及相关工业用的管道。适用于公称压力PN16~PN420、800LB-2500LB，公称尺寸DN15~50、使用温度-29℃～550℃的管道防止介质倒流。
【产品名称：锻钢法兰升降式止回阀】
【产品型号：H41Y-1500LB】
上海国特阀门H41Y锻钢法兰升降式止回阀又称单向阀或逆止阀，其作用是防止管路中的介质倒流。启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。
【产品介绍】：
上海国特阀门H41Y锻钢法兰升降式止回阀有螺栓连接阀盖的和自密封结构，阀瓣与阀座密封面采用钴基硬质合金等离子喷焊而成硬度高、抗冲蚀、经久耐用。用于石油、石化及相关工业用的管道。适用于公称压力PN16~PN420、800LB-2500LB，公称尺寸DN15~50、使用温度-29℃～550℃的管道防止介质倒流。
【工作原理】：
H41Y锻钢法兰升降式止回阀当介质由阀体箭头所示流向进入阀体，介质的压力作用在阀瓣上产生向上的推力，当介质推力大于阀瓣重力时，阀门打开。当阀后介质压力作用在阀瓣上的力加上阀瓣自身重力大于阀前压力作用在阀瓣上的力时，阀门关闭，阻止介质倒流。
【产品特点】：
1、先进的压力密封设计和高纯石墨垫片环以确保高气密。
2、阀瓣围绕阀座外的销轴旋转，减少关闭时发生的猛烈冲击。
3、导向筋上堆焊硬质合金阀体上腔导向套采用不锈钢材料制成保证阀瓣动作灵活。
4、阀瓣与阀座密封面采用钴基硬质合金等离子喷焊而成硬度高、抗冲蚀、经久耐用。

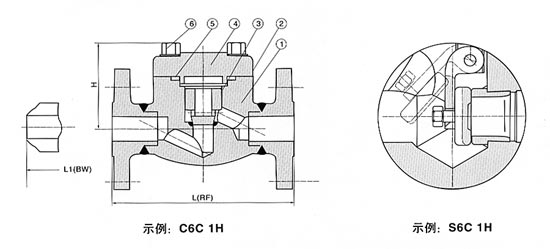

【150LB-600LB标准材质明细表】：
序号 零件名称 CS to ASTM AS to ASTM SS to ASTM Type A105N Type F22 Type F304(L) Type F316(L) 1 阀体 A105N A182 F22 A182 F304(L) A182 F316(L) 2 铭牌 TB 3 阀瓣 A276 420 A276 304 A276 304(L) A276 316(L) 4 阀盖 A105N A182 F22 A182 F304(L) A182 F316(L) 5 垫片 316夹柔性石墨 316夹PTFE 6 螺栓 A193 B7 A193 B16 A193 B8(M) A193 B8(M) 适用介质 水、蒸汽、油品等 水、蒸气、油品等 硝酸、醋酸等 适用温度 -29°C～425°C -29°C～550°C -29°C～200°C 【150LB-600LB产品尺寸和重量】： NPS 1/2 3/4 1 11/4 11/2 2 L(RTJ) 150 108 117 127 140 165 203 300 152 178 203 216 229 267 600 165 190 216 229 241 292 H 150,300 61 61 79 95 103 118 600 61 79 95 103 118 135 重量 150 RTJ 2.56 3.37 4.37 8.17 8.94 12.64 BW 1.70 1.90 2.10 5.12 5.50 7.89 300 RTJ 2.73 3.65 4.74 8.77 9.60 13.70 BW 1.90 2.10 3.00 5.12 6.60 7.85 600 RTJ 3.00 4.00 5.83 9.47 10.10 15.6 BW 2.00 3.12 4.25 7.25 8.56 13.60 【900LB-1500LB标准材质明细表】： 序号 零件名称 CS to ASTM AS to ASTM SS to ASTM Type A105N Type F22 Type F304(L) Type F316(L) 1 阀体 A105N A182 F22
上一个：自密封旋启式止回阀（H64Y-2500LB）
下一个：锻钢Y型止回阀(H65Y-1500LB)
联系人：张厂长 手 机：13858880658 邮 箱： 公 司：温州精洲管件法兰有限公司官方网站 地 址：
※注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；
L1(BW)
