上海国特阀门H44F46旋启式衬氟止回阀专用于控制腐蚀性或强腐蚀性介质，阀体内腔表面覆有可供选择的各种氟塑料，具有强度高、耐腐蚀性能好的特点；适用于不同工作温度和流体管路，防止各类管路或设备上的介质逆流的单向启闭。
【产品名称：旋启式衬氟止回阀】
【产品型号：H44F46-16C】
上海国特阀门H44F46旋启式衬氟止回阀又称氟塑料衬里耐腐阀门，是将聚四氟乙烯树脂（或型材经加工）采用模压（或镶嵌）方法置于钢质或铁质的阀门承压件的内壁（同样的方法适用于各类压力容器及管路附件的内衬）或阀门内件的外表面，利用其在抗强腐蚀介质方面的独特性能制做成各类阀门和压力容器。
【产品介绍】：
上海国特阀门H44F46旋启式衬氟止回阀专用于控制腐蚀性或强腐蚀性介质，阀体内腔表面覆有可供选择的各种氟塑料，具有强度高、耐腐蚀性能好的特点；适用于不同工作温度和流体管路，防止各类管路或设备上的介质逆流的单向启闭。
【工作原理】：
H44F46旋启式衬氟止回阀采用内装全衬摇臂旋启式结构，阀瓣绕转轴作旋转运动，靠介质流动推开阀瓣介质通过，当介质倒流时，阀瓣靠自身重量以及倒流介质的作用，关闭阀门。
【产品特点】：
1、适用于一般工况及磨损或腐蚀介质的特种工况。
2、防倒灌倒流效果好，利用橡胶本身的弹性及反向背压的作用。
3、密封可靠，特别是新型弯曲形阀嘴，进一步增加密封性，减少渗漏量或无渗漏。
4、工作时通过内外压力差来自然地实现开启与闭合，是强腐蚀性介质及电站脱硫。
5、独特的设计特点允许固体颗粒物须畅地通过阀门，甚至可以利用身的柔性将固体颗粒包裹住以保证密封。
【主要零部件材料表】：

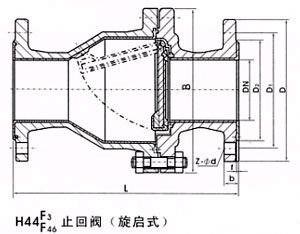

零件名称 Part name 材料 Material 阀体 Body 铸钢Cast steel不锈钢Stainless steel、内衬Lining F4 、F46 阀瓣 Disc 铸钢Cast steel、不锈钢Stainless steel、衬Lining F4 、F46 阀盖 Cover 铸铁Cast iron、铸钢Cast steel、不锈钢Stainless steel、内衬Ling F4、F46 垫圈 Washer F4、F46 【技术规范】： 设计标准Design standard GB12236 结构长度Structure length GB12221 法兰标准Flange standard JB/T79-94 GB9113.1-26 检验试验Inspection test GB/T13927 【主要连接尺寸】： 公称通经 L D D1 D2 f b Z-φd D D1 D2 f b Z-φd DN(mm) NPS(inch) PN1.0MPa PN1.6MPa 15 1/2 130 95 65 45 2 14 4-φ14 130 95 65 2 14 4-φ14 20 3/4 150 105 75 55 2 16 4-φ14 <, SPAN style="FONT-FAMILY: 'Tahoma','sans-serif'; FONT-SIZE: 9pt; mso-font-kerning: 0pt; mso-fareast-font-family: 宋体">150 105 75 2 16 4-φ14 25 1 160 115 85 65 2 16 4-φ14 160 115 85 2 16 4-φ14 32 5/4 180 135 100 78 2 18 4-φ18 180 135 100 2 18 4-φ18 40 3/2 200 145 110 85 3 18 4-φ18 200 145 110 3 18 4-φ18 50 2 230 160 125 100 3 20 4-φ18 230 160 125 3 20 4-φ18 65 5/2 290 180 145 120 3 20 4-φ18 290 180 145 3 20 4-φ18 80 3 310 195 160 135 3 22 联系人：张厂长 手 机：13858880658 邮 箱： 公 司：温州精洲管件法兰有限公司官方网站 地 址：
