上海国特阀门J41F46法兰衬氟截止阀是采用整体包胶技术生产的一种防腐阀门，内件全部采用防腐材料整体包衬，防腐性能极好，适用于各种强腐蚀工况，操作简单，使用寿命长。广泛适用于石油、化工、染化、农药、制酸制碱等行业，是目前防腐阀门设备最理想的选择之一。
【产品名称：法兰衬氟截止阀】
【产品型号：J41F46-16C】
上海国特阀门J41F46法兰衬氟截止阀又称氟塑料衬里耐腐阀门，是将聚四氟乙烯树脂（或型材经加工）采用模压（或镶嵌）方法置于钢质或铁质的阀门承压件的内壁（同样的方法适用于各类压力容器及管路附件的内衬）或阀门内件的外表面，利用其在抗强腐蚀介质方面的独特性能制做成各类阀门和压力容器。
【产品介绍】：
上海国特阀门J41F46法兰衬氟截止阀是采用整体包胶技术生产的一种防腐阀门，内件全部采用防腐材料整体包衬，防腐性能极好，适用于各种强腐蚀工况，操作简单，使用寿命长。广泛适用于石油、化工、染化、农药、制酸制碱等行业，是目前防腐阀门设备最理想的选择之一。
【工作原理】：
J41F46法兰衬氟截止阀采用熔模精密铸造，强度高、外观光洁，与液体接触内腔、阀体、阀盖、阀瓣等（即化学介质过流部件）部件均选用优良的耐腐蚀材料（氟塑料）作为衬里或包覆材料，采用模压衬里成型工艺技术使阀门既有金属的强度有又耐腐蚀的特性。
【产品特点】：
1、适用于要求可靠密封和 良好调节特性的场合。
2、产品结构紧凑、外形美观，工艺合理、性能可靠。
3、该阀门操作轻便，严密的密封性能，超长的使用寿命。
4、保证阀轴不与腔内流体介质接触，更换阀轴时非常方便，阀门不需要拆离管道即可完成。
【主要零部件材料表】：
零件名称 材料material 阀体body、 铸钢cast steel、不锈钢 stainless steel、内衬liningF4、F46 阀瓣disc 优碳钢 excellent carbon steel、不锈钢 stainless steel、衬liningF4、F46 阀杆 2Cr13、不锈钢 stainless steel 填料packing PTFE(F4)聚四氯乙烯 阀杆螺母 2HMN58-2-2 手轮 HT200 【技术规范】： 设计标准 GB12233 结构长度structure length GB12221 法兰标准 JB/T79-94 GB9113.1-26 检验试验Inspection test GB/T13927 驱动方式 手动manual、电动electric、气动pneumatic 【主要连接尺寸】：
part name
阀盖cover
Stem
stem nut
handwheel
Design criteria
flange standard
Drive mode

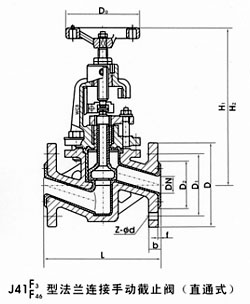

公称通径 | PN1.6(MPa）主要外形尺寸和连接尺寸main form and connection size | 重量weight | |||||||||
DN | L | D | D1 | D2 | f | b | Z-φd | D0 | H1 | H2 | Kg |
15 | 130 | 95 | 65 | 43 | 3 | 14 | 4-φ14 | 100 | 190 | 202 | 7 |
20 | 150 | 105 | 75 | 50 | 3 | 14 | 4-φ14 | 100 | 225 | 250 | 8 |
25 | 160 | 115 | 85 | 60 | 3 | 16 | 4-φ14 | 120 | 230 | 255 | 9 |
32 | 180 | 135 | 100 | 68 | 3 | 18 | 4-φ18 | 140 | 260 | 290 | 12 |
40 | 200 | 145 | 110 | 80 | 3 | 18 | 4-φ18 | 160 | 280 | 315 | 16 |
50 | 230 | 160 | 125 | 100 | 3 | 20 | 4-φ18 | 180 | 300 | 345 | 20 |
65 | 290 | 180 | 145 | 115 | 3.5 | 20 | 4-φ18 | 200 | 365 | 420 | 28 |
80 | 310 | 195 | 160 | 130 | 3.5 | 22 | 8-φ18 | 240 | 420 | 490 | 39 |
100 | 350 | 215 | 180 |
