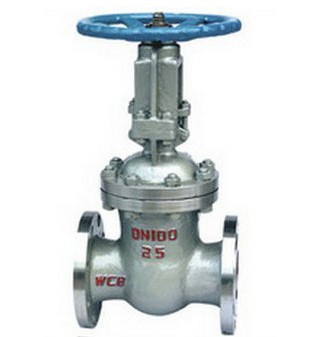

手动法兰闸阀

手动楔式法兰闸阀主要特点及用途
1、结构紧凑、设计合理、阀门刚性好，通道流畅，流阻系数小。
2、密封面采用不锈钢和硬质合金，使用寿命长。
3、采用柔性石墨填料板、密封可靠、操作轻便灵活。
4、驱动方式分手动、电动、气动、齿轮传动、结构形式；弹性楔式单阀、刚性楔式单阀板和双闸板型式。
5、广泛适用于石油、化工、火力发电厂等油品、水、蒸汽管路上作接通或截断管路中介质的启闭装置。

手动楔式法兰闸阀设计、制造标准
1、设计制造按GB/T12234-89
2、结构长度按GB/T12221-89
3、法兰连接尺寸按：JB/T79-94
4、阀门检查和试验按GB/T13927-92
手动楔式法兰闸阀主要性能规范

公称压力(MPa)	试验压力(MPa)
公称压力(MPa)	壳体	密封(液)	密封(气)	上密封
1.6	2.4	1.76	0.6	1.76
2.5	3.8	2.75	0.6	2.75
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.04	0.6	7.04
10.0	15.0	11.0	0.6	11.0
16.0	24.0	17.6	0.6	17.6

手动楔式法兰闸阀适用范围

壳体材料	适用介质	适用温度
碳素钢(C型)	水、蒸汽、油品	≤425
铬镍钛钢(P型)	硝酸类	≤200
铬镍钼钛钢(R型)	醋酸类	≤200
铬钼钢(I型)	水、蒸汽、油品	≤550

主要连接及外形尺寸(PN16)

公称通径DN(mm)	主要外形尺寸及连接尺寸(mm)
公称通径DN(mm)	L	D	D1	D2	b	f	z-Φd	H	H1	D0
Z40、Z41、Z42
15	130	95	65	45	14	2	4-Φ14	220	240	120
20	150	105	75	55	14	2	4-Φ14	255	284	140
25	160	115	85	65	14	2	4-Φ14	275	303	160
32	180	135	100	78	16	2	4-Φ18	280	321	180
40	200	145	110	85	16	3	4-Φ18	300	352	200
50	250	160	125	100	16	3	4-Φ18	358	438	240
65	265	180	145	120	18	3	4-Φ18	375	450	240
80	280	195	160	135	20	3	8-Φ18	433	528	280
100	300	215	180	155	20	3	8-Φ18	502	620	320
125	325	245	210	185	22	3	8-Φ18	612	753	360
150	350	280	240	210	24	3	12-Φ23	676	847	360
200	400	335	295	265	26	3	12-Φ25	820	1039	400
250	450	405	355	320	30	3	12-Φ25	969	1245	450
300	500	460	410	375	30	3	12-Φ25	1142	1472	560
350	550	520	470	435	34	4	16-Φ25	1280	1450	640
400	600	580	525	485	36	4	16-Φ30	1452	1887	640
450	650	640	585	545	38	4	20-Φ30	1541	2011	720
500	700	705	650	608	42	4	20-Φ34	1676	2181	720
600	800	840	770	718	46	5	20-Φ41	1874	2346	800
700	900	910	840	788	48	5	24-Φ41	2139	2819	880
800	1000	1020	950	898	50	5	24-Φ41	2293	3034	980
900	1100	1120	1050	998	52	5	28-Φ41	2595	3445	1080
1000	1200	1255	1170	1110	54	5	28-Φ42	2733	3683	1180
1200	1350	1485	1390	1325	56	5	32-Φ48	3032	3032	1300

主要连接及外形尺寸(PN25)

公称通径DN(mm)	主要外形尺寸及连接尺寸(mm)
公称通径DN(mm)	L	D	D1	D2	b	f	z-Φd	H	H1	D0
Z40、Z41、Z42
15	130	95	65	45	16	2	4-Φ14	220	240	120
20	150	105	75	55	16	2	4-Φ14	255	284	140
25	160	115	85	65	16	2	4-Φ14	275	303	160
32	180	135	100	78	18	2	4-Φ18	280	321	180
40	200	145	110	85	18	3	4-Φ18	300	352	200
50	250	160	125	100	20	3	4-Φ18	358	438	240
65	265	180	145	120	22	3	4-Φ18	375	450	240
80	280	195	160	135	22	3	8-Φ18	433	528	280
100	300	230	190	160	24	3	8-Φ23	502	620	320
125	325	270	220	188	28	3	8-Φ25	612	753	360
150	350	300	250	218	30	3	8-Φ25	676	847	360
200	400	360	310	278	34	3	12-Φ25	820	1039	400
250	450	425	370	332	36	3	12-Φ30	969	1245	450
300	500	485	430	390	40	4	16-Φ30	1142	1472	560
350	550	550	490	448	44	4	16-Φ34	1280	1450	640
400	600	610	550	505	48	4	16-Φ34	1452	1887	640
450	650	660	600	555	50	4	20-Φ34	1541	2011	720
500	700	730	680	610	52	4	20-Φ41	1676	2181	720
600	800	840	770	718	56	5	20-Φ41	1874	2346	800
700	900	955	875	815	58	5	24-Φ42	2139	2819	880
800	1000	1070	990	930	60	5	24-Φ48	2293	3043	980

主要连接及外形尺寸(PN40)

公称通径DN(mm)	主要外形尺寸及连接尺寸(mm)
公称通径DN(mm)	L	D	D1	D2	D6	b	f	f2	z-Φd	H	H1	D0
Z40、Z41、Z42
20	150	105	75	55	51	16	2	4	4-Φ14	256	285	140
25	160	115	85	65	58	16	2	4	4-Φ14	275	305	160
32	180	135	100	78	66	18	2	4	4-Φ18	287	322	180
40	200	145	110	85	76	18	3	4	4-Φ18	323	369	200
50	250	160	125	100	88	20	3	4	4-Φ18	372	440	280
65	280	180	145	120	110	22	3	4	8-Φ18	395	473	280
80	310	195	160	135	121	22	3	4	8-Φ18	457	552	320
100	350	230	190	160	150	24	3	4	8-Φ23	552	671	360
125	400	270	220	188	176	28	3	4.5	8-Φ25	634	726	400
150	450	300	250	218	204	30	3	4.5	8-Φ25	708	883	400
200	550	375	320	282	260	38	3	4.5	12-Φ30	858	1086	450
250	650	445	385	345	313	42	3	4.5	12-Φ34	1045	1298	560
300	750	510	450	408	364	46	4	4.5	16-Φ34	1203	1535	640
350	850	570	510	465	422	52	4	5	16-Φ34	1341	1678	640
400	950	655	585	535	474	58	4	5	16-Φ41	1492	1903	720

主要连接及外形尺寸(PN64)

公称通径DN(mm)	主要外形尺寸及连接尺寸(mm)
公称通径DN(mm)	L	D	D1	D2	D6	b	f	f2	z-Φd	H	H1	D0
Z40、Z41、Z42
20	190	125	90	68	51	20	2	4	4-Φ18	258	288	180
25	210	135	100	78	58	22	2	4	4-Φ18	310	341	200
32	230	150	110	82	66	24	2	4	4-Φ23	320	353	200
40	240	165	125	95	76	24	3	4	4-Φ23	360	389	240
50	250	175	135	105	88	26	3	4	4-Φ23	372	448	280
65	280	200	160	130	110	28	3	4	8-Φ23	395	475	280
80	310	210	170	140	121	30	3	4	8-Φ23	458	553	320
100	350	250	200	168	150	32	3	4.5	8- 上一个：中压国标铸钢闸阀下一个：国标钢制闸阀在线询价微信号：详细内容：验证码：相关产品美标法兰闸阀（Z41H-150LB、300LB、600LB）排渣闸阀（PZ41H-16C）铸钢法兰闸阀（Z41H-16C）高压泥浆闸阀（Z23Y-350）导航栏目不锈钢法兰手动阀门新闻中心不锈钢法兰和高压不锈钢法兰有什么区 304法兰和316法兰有什么区别？消防管道中钛法兰如何试压钛法兰是我国管道连接件行业的重要发不锈钢法兰注意事项联系我们联系人：张厂长手机：13858880658 邮箱：公司：温州精洲管件法兰有限公司官方网站地址：分享手机顶部不锈钢法兰厂家,船用法兰，人孔法兰，视镜法兰，船标法兰，船舶法兰，大型法兰，八字盲板，8字盲板，不锈钢法兰,不锈钢法兰厂,平焊法兰,美标法兰,日标法兰,对焊法兰,法兰厂家,温州不锈钢法兰厂家,温州精洲管件法兰有限公司,温州不锈钢法兰厂家,美标法兰,国标法兰, 不锈钢平焊法兰,不锈钢对焊法兰,304不锈钢法兰,316不锈钢法兰,不锈钢锻件,对焊高压法兰,国标不锈钢法兰电话： 0577-86850758 手机：13858880658 邮箱：地址：下面是统计软件和客服请勿删除网站地图 <--这段代码是专属于这个站点的:wenzhoujingzhou.com--> <--此段代码添加在前。为保证统计准确，请勿将同一段代码添加到多个站点中。--> 在线客服系统产品中心气动阀门电动阀门新闻中心部门新闻公司简介资质证书手机二维码
