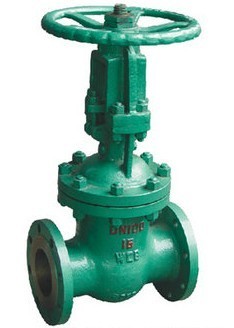

NKZ41H真空闸阀

真空法兰闸阀试验压力Testpressure

公称压力 PN/MPa Nominal pressure	试验压力/MPaSealtest
公称压力 PN/MPa Nominal pressure	壳体强度试验 Shellstrength	上密封试验 Backsealtest	密封试验 Seattest
1.0	1.5	1.1	1.1
1.6	2.4	1.8	1.8
2.5	3.8	2.8	2.8
4.0	6.O	4.4	4.4
6.4	8.6	7.O	7.0
1O.O	15.O	11.O	11.O

真空法兰闸阀使用范围Applicable

产品类型 Producttype	适用介质 Applicablemedium	适用温度/℃ Applicabletemperature
NKZ41H NKZ44H NKZ944H-C型 NKZ941H	水、蒸汽、空气 Water，Steam，Air	≤425
NKZ41H(Y) NKZ44H(Y)-I型 NKZ944H(Y)-I型 NKZ941H(Y)	水、蒸汽、空气 Water，Steam，Air	≤550

真空法兰闸阀主要零件材料Materialsformainparts

零件名称 Partname	阀体、阀盖 BodyBonnet	阀杆 Stem	闸板 Wedgegate	密封面 Sealingface	阀杆螺母 Yokenut	填料 Parking	紧固件 Fastener
NKZ44H NKZ41H-C型 NKZ944H-C型 NKZ941H	WCB	2Crl3	25	H：合金钢 H：alloysteel	铝青铜 Albronze	膨胀复合石墨 Expanding comDound graphite	优质碳钢 High-grade carbonsteel
NKZ44 NKZ41Y-I型 NKZ944-I型 NKZ941	铬钼钢 Cr.Mosteel	20CrlMo1VA 38CrMoAlA	铬钼钢 Cr.Mosteel	Y：硬质合金 Y：carbidealloy	铝青铜 Albronze	膨胀复合石墨 Expanding comDound graphite	铬钼钢 Cr.Mosteel

·主要尺寸及重量Maindimensionsandweight

公称通径 DN/mm Nominal diameter	公称压力 PN/MPa Nominal pressure	主要外形尺寸和连接尺寸/mm Mainextemalandconnectingdimensions									阀门重量 /kg Valve weight	附法兰尺寸/mm Additionalflange's dimensions
公称通径 DN/mm Nominal diameter	公称压力 PN/MPa Nominal pressure	L	H	D	D1	D2	b	f	z-d	W	阀门重量 /kg Valve weight	h	D0	Dn
50	1.O	250	345	160	125	1OO	16	3	4-18	250	28	45	49	58
65		270	395	180	145	120	18	3	4-18	250	40	48	64	75
80		280	425	195	160	135	20	3	4-18	300	55	50	78	97
100		300	51O	215	180	155	20	3	8-18	300	72	52	96	110
125		325	570	245	21O	185	22	3	8-18	350	106	60	120	136
150		350	725	280	240	21O	24	3	8-18	350	146	60	145	163
200		400	820	335	295	265	26	3	8-18	400	220	62	202	223
250		450	890	390	350	320	28	3	12-23	400	315	62	225	278
300		500	1070	440	400	368	28	3	12-23	450	398	65	303	330
350		550	1320	500	460	428	30	4	16-23	550	530	65	351	382
400		600	1450	565	515	482	32	4	16-25	550	690	65	398	432
450		650	1560	615	565	532	32	4	20-25	600	870	70	460	485
500		700	1720	670	620	585	34	4	20-25	650	1080	78	500	535
600		800	1880	780	725	685	36	5	20-30	700	1350	90	600	636
700		900	2085	895	840	800	40	5	24-30	750	1950	90	690	726
800		1OOO	2590	101O	950	905	44	5	24-34	800	2500	106	790	826
50	1.6	250	345	160	125	1OO	16	3	4-18	250	28	48	49	58
65		270	395	180	145	120	18	3	4-18	250	40	50	64	75
80		280	425	195	160	135	20	3	8-18	300	58	52	78	91
100		300	51O	215	180	155	20	3	8-18	300	75	52	96	110
125		325	570	245	21O	185	22	3	8-18	350	110	60	120	136
150		350	725	280	240	21O	24	3	8-23	350	150	60	145	163
200		400	820	335	295	265	26	3	12-23	400	223	62	201	223
250		450	890	405	355	320	30	3	12-25	450	326	68	253	278
300		500	1070	460	41O	375	30	3	12-25	550	432	70	303	330
350		550	1320	520	470	435	34	4	16-25	600	572	78	351	382
400		600	1450	580	525	485	36	4	16-30	650	740	90	398	432
450		650	1560	640	585	545	40	4	20-30	700	955	95	450	485
500		700	1720	705	650	608	44	4	20-34	750	1195	98	500	535
600		800	1880	840	770	718	48	5	20-41	800	1455	105	600	636
700		900	2085	g1O	840	788	50	5	24-41	850	211O	11O	690	726
800		1OOO	2590	1020	950	898	52	5	24-41	950	2630	115	790	826

·主要尺寸及重量Maindimensionsandweight

公称通径 DN/mm Nominal diameter	公称压力 PN/MPa Nominal pressure	主要外形尺寸和连接尺寸/mm Mainexternalandconnectingdimensions									阀门重量 /kg Valve weight	附法兰尺寸/mm Additionalflange'sdimensions
公称通径 DN/mm Nominal diameter	公称压力 PN/MPa Nominal pressure	L	H	D	D1	D2	b	f	Z-d	W	阀门重量 /kg Valve weight	h	DO	Dn
50	25	250	345	160	125	100	20	3	4-18	250	30	48	49	64
65		270	395	180	145	120	22	3	8-18	250	43	52	66	82
80		280	425	195	160	135	22	3	8-18	300	60	55	78	95
1OO		300	510	230	190	160	24	3	8-23	300	79	62	100	117
125		325	570	270	220	188	28	3	8-25	350	114	68	125	144
150		350	725	300	250	218	30	3	8-25	上一个：真空法兰闸阀下一个：美标闸阀在线询价微信号：详细内容：验证码：相关产品美标法兰闸阀（Z41H-150LB、300LB、600LB）排渣闸阀（PZ41H-16C）铸钢法兰闸阀（Z41H-16C）高压泥浆闸阀（Z23Y-350）导航栏目不锈钢法兰手动阀门新闻中心不锈钢法兰和高压不锈钢法兰有什么区 304法兰和316法兰有什么区别？消防管道中钛法兰如何试压钛法兰是我国管道连接件行业的重要发不锈钢法兰注意事项联系我们联系人：张厂长手机：13858880658 邮箱：公司：温州精洲管件法兰有限公司官方网站地址：分享手机顶部不锈钢法兰厂家,船用法兰，人孔法兰，视镜法兰，船标法兰，船舶法兰，大型法兰，八字盲板，8字盲板，不锈钢法兰,不锈钢法兰厂,平焊法兰,美标法兰,日标法兰,对焊法兰,法兰厂家,温州不锈钢法兰厂家,温州精洲管件法兰有限公司,温州不锈钢法兰厂家,美标法兰,国标法兰, 不锈钢平焊法兰,不锈钢对焊法兰,304不锈钢法兰,316不锈钢法兰,不锈钢锻件,对焊高压法兰,国标不锈钢法兰电话： 0577-86850758 手机：13858880658 邮箱：地址：下面是统计软件和客服请勿删除网站地图 <--这段代码是专属于这个站点的:wenzhoujingzhou.com--> <--此段代码添加在前。为保证统计准确，请勿将同一段代码添加到多个站点中。--> 在线客服系统产品中心气动阀门电动阀门新闻中心部门新闻公司简介资质证书手机二维码
