国标法兰尺寸资料

GB/T 9123 PN10 BL 盲板法兰标准

  GB/T 9123 PN10 BL  盲板法兰属于国标法兰标准体系。是国标法兰(又称GB法兰)的其中一种表现形式，是设备或管道上常用的法兰。以下是GB/T 9123 PN10 BL  盲板法兰中，相关压力下，各部位的全部尺寸及图示，以方便广大法兰从业者查询和参考。

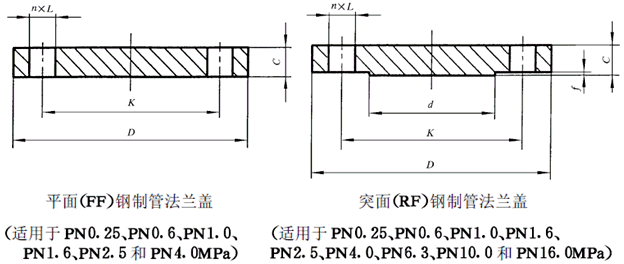

表8 PN10.0MPa(100bar)突面钢制管法兰盖 mm

公称

通径

DN

连接尺寸

密封面

法兰

厚度

C

法兰

外径

D

螺栓孔

中心圆

直径

K

螺栓

孔径

L

螺栓

d

f

数量

n

螺纹

规格

10

100

70

14

4

M12

41

2

20

15

105

75

14

4

M12

46

2

20

20

130

90

18

4

M16

56

2

20

25

140

100

18

4

M16

65

2

24

32

155

110

22

4

M20

76

2

24

40

170

125

22

4

M20

84

2

26

50

195

145

26

4

M24

99

2

28

65

220

170

26

8

M24

118

2

30

80

230

180

26

8

M24

132

2

32

100

265

210

30

8

M27

156

2

36

125

315

250

33

8

M30

184

2

40

150

355

290

33

12

M30

211

2

44

200

430

360

36

12

M33

284

2

52

250

505

430

39

12

M36

345

2

60

300

585

500

42

16

M39

409

2

68

350

655

560

48

16

M45

465

2

74

400

715

620

48

16

M45

535

2

82
